（一財）土木研究センター／環境保全部の研究内容

実験設備等保守点検作業概要

1000ＫＮ疲労試験機（土木研究所所有）

【設備概要】
鉛直・水平の2方向同時載荷のできる疲労試験機です。
供試体やアクチュエータの取付自由度が高く、比較的高速で試験ができます。
最大容量 ±1000kN

最大周波数 静的～20Hz
(セットするアクチュエータ等により、異なる。)
波形 ランプ波、正弦波、任意波形
最大供試体寸法 高さ4m×幅5m×長さ20m

【業務概要】
試験機の機能維持及び異常の有無を確認のため、点検・整備・運転調整を実施しています。

【作業内容】
　 ① 基本点検整備・・・（年2回）
  ② 管理運転・・・（年1回）
  ③ 冷却塔点検清掃・・・（年4回）
  ④ 作動油分析及び濾過・・・（年1回）
  ⑤ コンプレッサー点検・・・（年2回）
  ⑥ その他、不具合箇所整備等

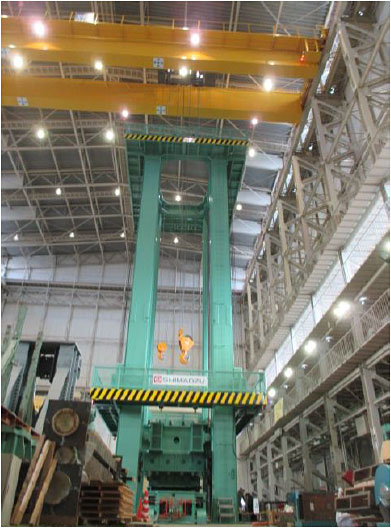

試験機全体

【作業状況】

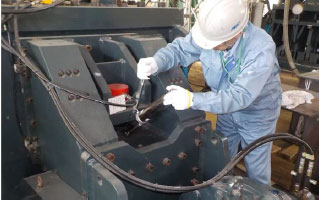

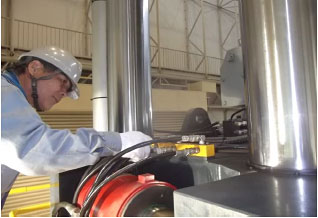

油圧装置点検（油圧シリンダーにグリス補充）
油圧装置点検（油圧シリンダーにグリス補充）

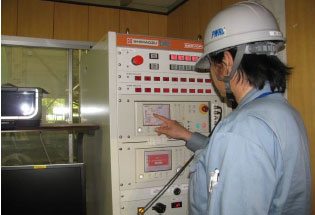

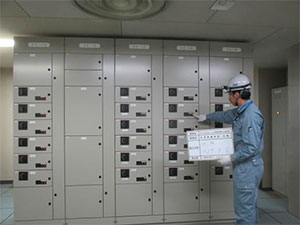

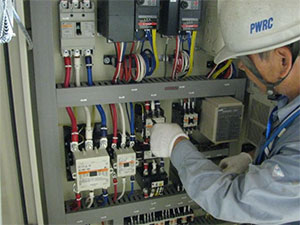

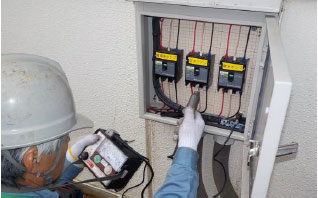

電源盤点検（絶縁抵抗測定）
電源盤点検（絶縁抵抗測定）

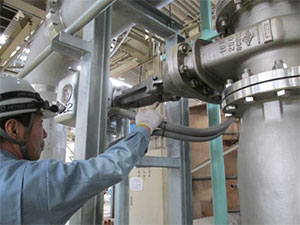

油圧装置点検（油圧ホース確認）

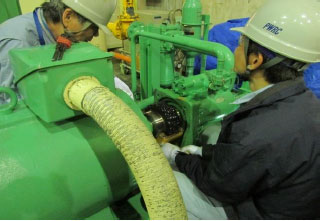

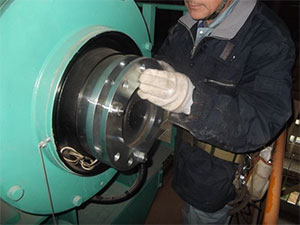

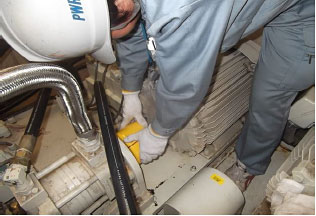

油圧装置点検（油圧ホース確認）		 油圧装置点検（カップリング確認）
油圧装置点検（カップリング確認）

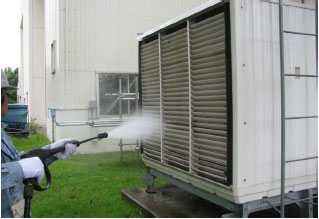

冷却塔点検清掃
冷却塔点検清掃		 試運転
試運転

部材耐震・加振負荷装置（土木研究所所有）

【設備概要】
動的な繰返し負荷を受ける構造部材の変形特性を模型実験により解明する試験装置です。

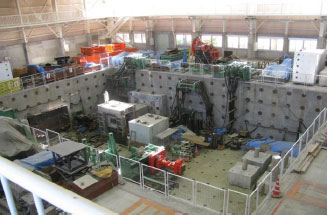

ピットの壁・床が耐力構造となっており、任意箇所にアクチュエータを取付 け、 動的載荷ができます。
ピット 20m×15m×深さ5m

【業務概要】
試験装置の機能維持及び異常の有無を確認のため、点検・整備・運転調整を実施しています。

【作業内容】
　 ① 基本点検整備・・・（年2回）
  ② 管理運転・・・（年1回）
  ③ 冷却塔点検清掃・・・（年4回）
  ④ 作動油分析及び濾過・・・（年1回）
  ⑤ コンプレッサー点検・・・（年2回）
  ⑥ その他、不具合箇所整備等

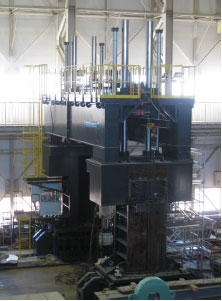

試験機全体
試験機全体

【作業状況】

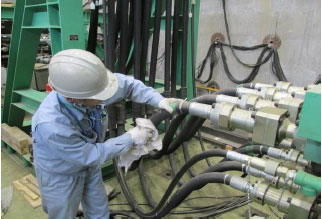

油圧装置点検（油圧ホース漏油確認）
油圧装置点検（油圧ホース漏油確認）

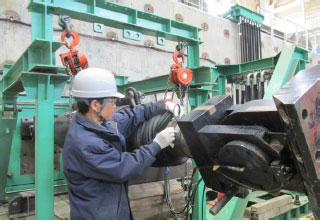

油圧装置点検（油圧シリンダー確認）
油圧装置点検（油圧シリンダー確認）

油圧装置点検（ポンプカップリングﾞ確認）
油圧装置点検（ポンプカップリングﾞ確認）		 油圧装置点検（圧力確認）
油圧装置点検（圧力確認）

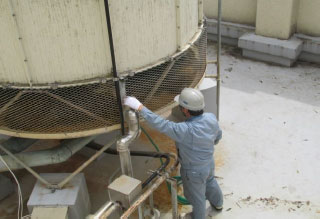

冷却塔点検

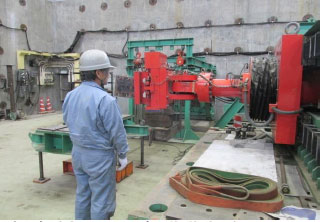

冷却塔点検		 試運転（油圧シリンダー作動確認）
試運転（油圧シリンダー作動確認）

三次元大型振動台（土木研究所所有）

【設備概要】
大規模地震時における振動を再現することにより、地震および各種土木構造物の耐震性を調査・研究するための振動台です。
テーブル寸法 ： 8m×8m
加 振 方 向 ： 水平2方向・鉛直方向
最 大 加 速 度 ： 2G（水平）・1G（鉛直）
最 大 変 位 ： ±600㎜（水平）・300㎜（鉛直）

【業務概要】
振動台の機能維持及び異常の有無を確認のため、点検・整備・運転調整を実施しています。

【作業内容】
　 ① 基本点検整備・・・（年1回）
  ② 管理運転・・・（年1回）
  ③ 冷却塔点検清掃・・・（年4回）
  ④ 作動油分析及び濾過・・・（年1回）
  ⑤ コンプレッサー点検・・・（年2回）
  ⑥ その他、不具合箇所整備等

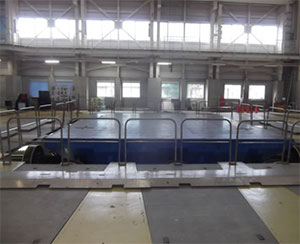

試験機全体

【作業状況】

加振機点検（ベアリング確認）
加振機点検（ベアリング確認）

アキュムレータ点検（ガス圧測定）
アキュムレータ点検（ガス圧測定）

油圧装置点検（油圧ホース確認）

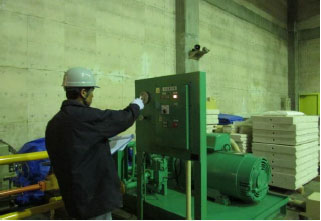

油圧装置点検（油圧ホース確認）		 空気圧縮設備（コンプレッサー）点検
空気圧縮設備（コンプレッサー）点検

冷却塔点検清掃
冷却塔点検清掃		 試運転
試運転

水理実験施設（土木研究所所有）

【設備概要】
低揚程の多数のポンプがあり、単独又は複合運転し、平行して幾つものダム模型実験が行なわれています。
開水路実験に適した屋内実験施設です。

【給水設備】
渦巻きポンプ
37kw,φ300mm,350l/s　10台
電磁流量計　 300A　5台、100A　5台


【業務概要】
給水設備の機能維持及び異常の有無を確認のため、点検・整備・運転調整を実施しています。

【作業内容】
　 ① 運転巡視・・・（週2回）　
  ② 週点検・・・（週1回）
  ③ 年次点検・・・（年1回）
  ④ その他、不具合箇所整備等

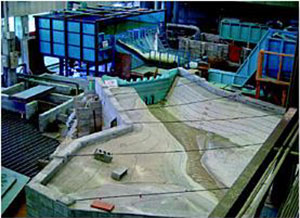

実験施設
実験施設

【作業状況】

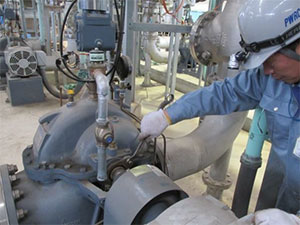

ポンプグランドパッキン調整
ポンプグランドパッキン調整

 配管漏水確認
配管漏水確認

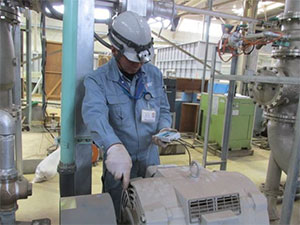

ポンプ振動測定

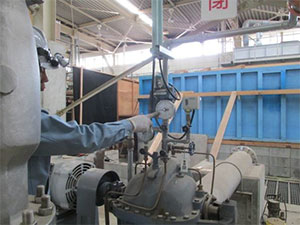

ポンプ振動測定		 ポンプ吐出圧力確認
ポンプ吐出圧力確認

ポンプ流量確認
ポンプ流量確認		 配電盤異常表示

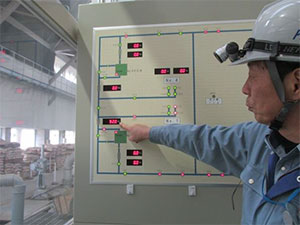

配電盤異常表示

天井クレーン設備保守点検業務
【対象設備】
　国道交通省 国土技術政策総合研究所
  クレーン設備　29基
　国立研究開発法人 土木研究所
  クレーン設備　30基

30ＭＮ大型構造部材万能試験機
30t/5ｔトップランニングダブルレール
【業務概要】
天井クレーンの機能維持のため 点検・整備・荷重試験を実施しています。

【作業内容】
　 ① 月例点検整備・・・11回/年
  ② 年次点検整備・・・1回/年
  ③ 性能検査立会・・・1回/2年
  ④ 地震後点検・・・（震度4以上）
  ⑤ その他、不具合箇所整備等

【作業状況】

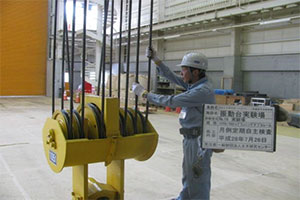

ワイヤーロープ点検

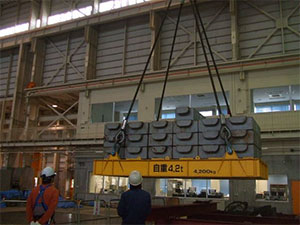

性能検査荷重試験
性能検査荷重試験

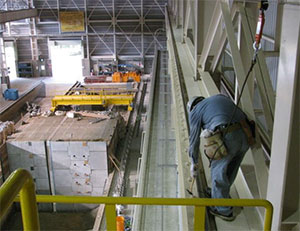

 走行レール打診点検
走行レール打診点検

巻上機械装置ブレーキ点検
巻上機械装置ブレーキ点検		 磁接触器点検
磁接触器点検
