三柱ブロック2t型（B方向）

根固めブロック

製品名　　
三柱ブロック2t型（B方向）

　

用途・特徴

根固工・床固工・水制工として使用できます。
３本の柱が互いに直交した構造であるため、噛合せ効果が大きく、安定性に優れています。また、ブロックに鉄筋を挿入することで、ブロック同士の連結が可能です。製品規格は、0.5t型から80t型まであります。

　

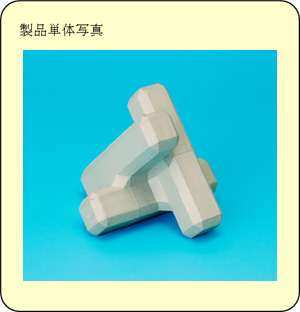

製品単体写真

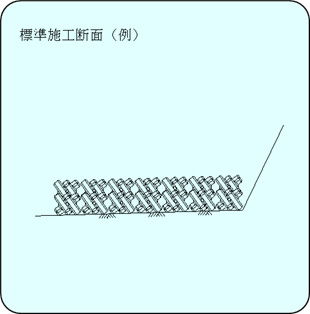

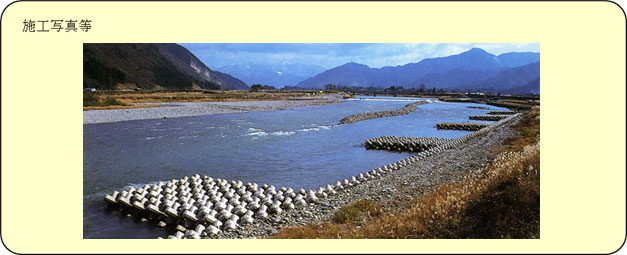

標準施工断面（例）

護性証第0165号

◆ 形状諸元

ブロック諸元^＊

原型値

　ブロック質量

　

(kg)

1899.0

　ブロック寸法幅B×長さL×高さH

　

(m)

1.576×1.366×1.266

　ブロック平均高

h_o

(m)

0.397

　揚力作用面積

A_b

(m²)

1.387

　抗力作用面積

A_d

(m²)

1.526

　横揚力作用面積

A_bx

(m²)

1.387

＊設置方法に応じたブロック諸元

◆ 水理特性

○単体ブロックの抗力・揚力・横揚力係数

測定項目

特性値

　揚力係数

C_Ls

　

0.047

　抗力係数

C_Ds

　

0.738

　横揚力係数

C_LXs

　

0.028（左方向）

○群体ブロックの抗力・揚力・横揚力係数

測定項目

特性値

　揚力係数

C_Lg

　

0.018

　抗力係数

C_Dg

　

0.035

　横揚力係数

C_LXg

　

-0.001（右方向）

○群体上流端ブロックの抗力・揚力・回転半径

測定項目

特性値

　揚力係数

C_Lm

　

0.251

　抗力係数

C_Dm

　

1.038

　揚力に対する回転半径

L_L

(m)

0.105

　抗力に対する回転半径

L_D

(m)

0.480

○群体ブロックの相当粗度

測定項目

特性値

　相当粗度

KS

(m)

3.613

※留意点

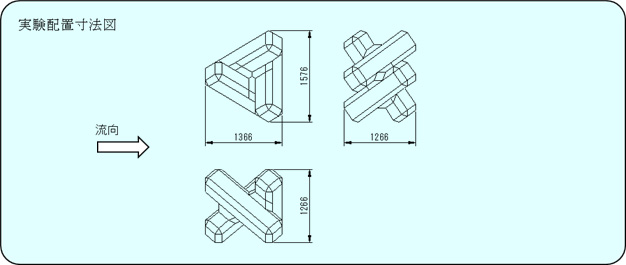

※ブロック設置図

実験条件
　覆土無し、客土無し、連結無し
