張りブロック

製品名　　
シビックマット軽量タイプ（4分割）

　

用途・特徴

シビックマットは吸出し防止機能を有したシートとコンクリートブロックが一体となったのり面保護材料で、一般的にブロックマットと呼ばれる製品です。
覆土により植生を図ることが出来ます。
また、シビックマット特有の幾何学模様が足掛けとなり、階段の機能を有します。

　

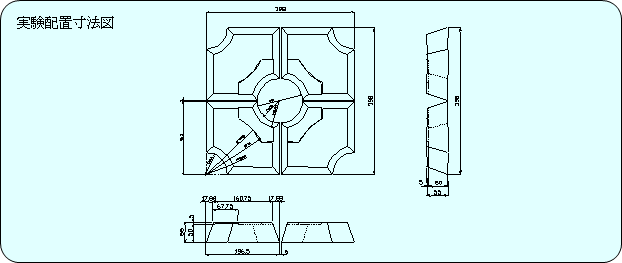

実験配置寸法図

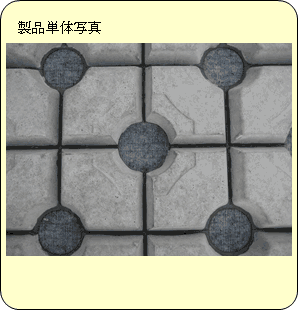

製品単体写真

 　

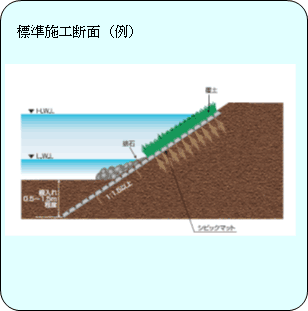

標準施工断面（例）

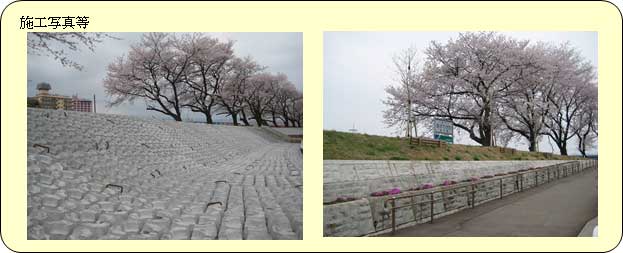

施工写真等

護性証第0164号

◆ 形状諸元

ブロック諸元＊
原型値

　ブロック質量

　

(kg)

13.6

　ブロック寸法 幅B×長さL×高さH

　

(m)

0.398×0.398×0.055

　ブロック平均高

ho

(m)

0.036

　揚力作用面積

Ab

(m2)

0.134

　抗力作用面積

Ad

(m2)

0.020

　横揚力作用面積

Abx

(m2)

0.134
     ＊ 設置方法に応じたブロック諸元

◆ 水理特性

○単体ブロックの抗力・揚力・横揚力係数
測定項目
特性値

　揚力係数

CLs

　

0.094

　抗力係数

CDs

　

0.477

　横揚力係数

CLXs

　

0.006（左方向）

○群体ブロックの抗力・揚力・横揚力係数
測定項目
特性値

　揚力係数

CLg

　

0.036

　抗力係数

CDg

　

0.146

　横揚力係数

CLXg

　

0.000（右方向）

○群体上流端ブロックの抗力・揚力・回転半径
測定項目
特性値

　揚力係数

CLm

　

0.084

　抗力係数

CDm

　

0.597

　揚力に対する回転半径

LL

(m)

0.174

　抗力に対する回転半径

LD

(m)

0.185

○群体ブロックの相当粗度
測定項目
特性値

　相当粗度

KS

(m)

0.054

※留意点

※ブロック設置図

実験条件
　覆土無し

ブロック設置図
