張りブロック

製品名　　
M・B・M（ミドル・ブロック・マット）

　

用途・特徴

1,000×500×200ｍｍのブロックをワイヤーで連結した大型ブロックマット。
災害復旧、河川、遊水地などの護岸に使用する法面保護ブロックで、法面の勾配が1：1.5より緩い護岸に使用する。
マット間を連結金具で連結する。

　

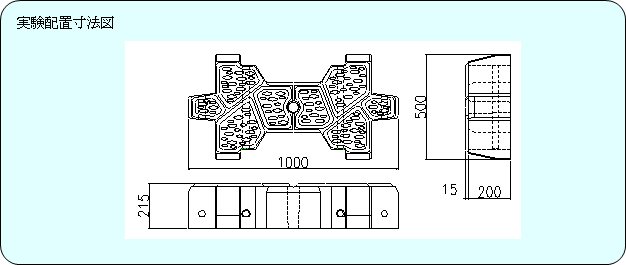

実験配置寸法図

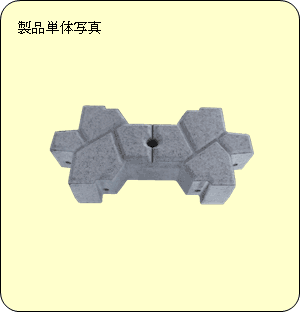

製品単体写真

 　

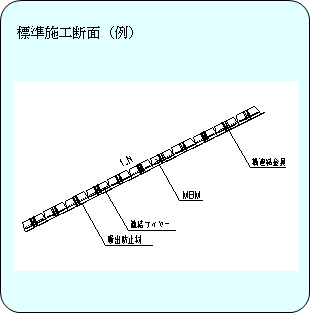

標準施工断面（例）

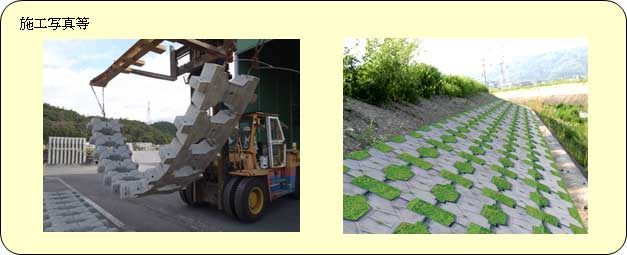

施工写真等

護性証第0162号

◆ 形状諸元

ブロック諸元＊
原型値

　ブロック質量

　

(kg)

131.6

　ブロック寸法 幅B×長さL×高さH

　

(m)

0.550×1.000×0.215

　ブロック平均高

ho

(m)

0.114

　揚力作用面積

Ab

(m2)

0.294

　抗力作用面積

Ad

(m2)

0.096

　横揚力作用面積

Abx

(m2)

0.294
     ＊ 設置方法に応じたブロック諸元

◆ 水理特性

○単体ブロックの抗力・揚力・横揚力係数
測定項目
特性値

　揚力係数

CLs

　

0.146

　抗力係数

CDs

　

0.786

　横揚力係数

CLXs

　

0.005（左方向）

○群体ブロックの抗力・揚力・横揚力係数
測定項目
特性値

　揚力係数

CLg

　

0.058

　抗力係数

CDg

　

0.161

　横揚力係数

CLXg

　

0.004（左方向）

○群体上流端ブロックの抗力・揚力・回転半径
測定項目
特性値

　揚力係数

CLm

　

0.238

　抗力係数

CDm

　

1.038

　揚力に対する回転半径

LL

(m)

0.285

　抗力に対する回転半径

LD

(m)

0.405

○群体ブロックの相当粗度
測定項目
特性値

　相当粗度

KS

(m)

0.171

※留意点

※ブロック設置図

実験条件
　覆土無し、客土無し、連結無し

ブロック設置図
