張りブロック

製品名　　
テラボードⅠＢＷ

　

用途・特徴

災害復旧・河川・ダム・遊水池などの護岸に使用する覆土/客土用ブロックです。 法面の勾配が1：1.5より緩い護岸に使用します。
ブロックは地盤の変化に対して適度な屈撓性を有します。
ブロックの凸部は、被覆土のすべり出しを抑制し,流速低減の粗度としても有効に作用します。

　

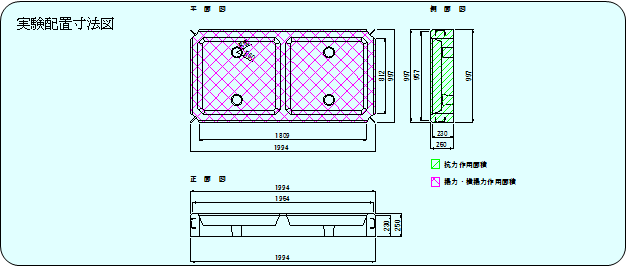

実験配置寸法図

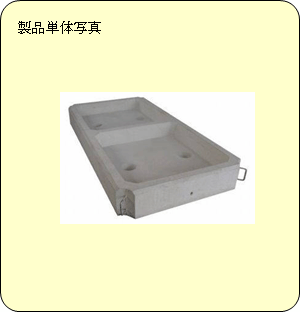

製品単体写真

 　

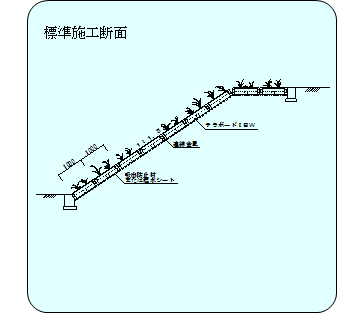

標準施工断面

施工写真等

護性証第0158号

◆ 形状諸元

ブロック諸元＊
原型値

　ブロック質量

　

(kg)

714.15

　ブロック寸法 幅B×長さL×高さH

　

(m)

0.997×1.994×0.250

　ブロック平均高

ho

(m)

0.155

　揚力作用面積

Ab

(m2)

1.936

　抗力作用面積

Ad

(m2)

0.249

　横揚力作用面積

Abx

(m2)

1.936
     ＊ 設置方法に応じたブロック諸元

◆ 水理特性

○単体ブロックの抗力・揚力・横揚力係数
測定項目
特性値

　揚力係数

CLs

　

0.050

　抗力係数

CDs

　

0.903

　横揚力係数

CLXs

　

0.001（左方向）

○群体ブロックの抗力・揚力・横揚力係数
測定項目
特性値

　揚力係数

CLg

　

0.017

　抗力係数

CDg

　

0.252

　横揚力係数

CLXg

　

0.001（左方向）

○群体上流端ブロックの抗力・揚力・回転半径
測定項目
特性値

　揚力係数

CLm

　

0.182

　抗力係数

CDm

　

1.233

　揚力に対する回転半径

LL

(m)

0.975

　抗力に対する回転半径

LD

(m)

0.848

○群体ブロックの相当粗度
測定項目
特性値

　相当粗度

KS

(m)

0.637

※留意点

※ブロック設置図

実験条件
　覆土無し、客土無し、連結無し

ブロック設置図
