オールネイチャーロックⅡ型

張りブロック

製品名　　
オールネイチャーロックⅡ型

　

用途・特徴

河川護岸工・道路の擁壁工・宅地造成の擁壁工などに使用できる。主に河川工事に関する護岸ブロックでポーラスコンクリートの持つ多孔質を活かし、背面の水を自由に通す事で河川の伏流水の増加が期待出来る。また、ポーラスコンクリートブロック内に、竹炭を入れることによりバクテリアの発生を促し植物が育成しやすい環境をつくり、水質浄化が期待出来る。
設計流速に応じて控え長を２５０mm～５００mmまで対応できる。

　

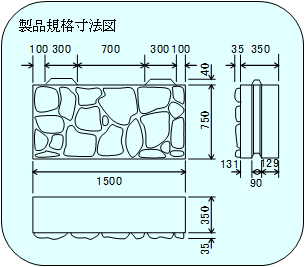

製品規格寸法図

製品単体写真

護性証第0155号

◆ 形状諸元

諸元項目

原型値

　ブロック質量

　

(kg)

795

　ブロック寸法

　

(m)

0.750×1.500×0.385

　ブロック平均高

h_o

(m)

0.350

　揚力作用面積

A_b

(m²)

1.125

　抗力作用面積

A_d

(m²)

0.263

　横揚力作用面積

A_bx

(m²)

1.125

◆ 水理特性

○単体ブロックの抗力・揚力・横揚力係数

測定項目

特性値

　揚力係数

C_Ls

　

0.08

　抗力係数

C_Ds

　

0.48

　横揚力係数

C_LXs

　

-0.01（右方向）

○群体ブロックの抗力・揚力・横揚力係数

測定項目

特性値

　揚力係数

C_Lg

　

0.05

　抗力係数

C_Dg

　

0.09

　横揚力係数

C_LXg

　

0.00

○群体上流端ブロックの抗力・揚力・回転半径

測定項目

特性値

　揚力係数

C_Lm

　

0.41

　抗力係数

C_Dm

　

0.69

　揚力に対する回転半径

L_L

(m)

0.789

　抗力に対する回転半径

L_D

(m)

0.306

○群体ブロックの相当粗度

測定項目

特性値

　相当粗度

KS

(m)

0.104

※留意点

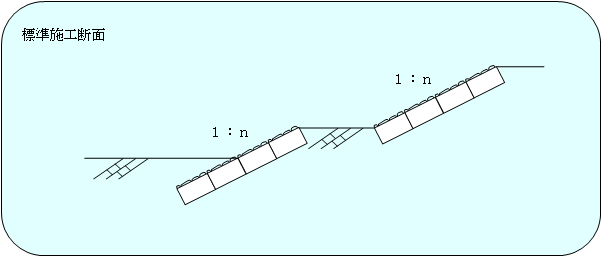

※ブロック設置図

問い合わせ先

株式会社三州コンクリート工業

大分県宇佐市大字宮熊680番地　TEL 0978-32-2055　FAX 0978-32-2056

http://www.sanshu-c.co.jp/ 〈E-mail〉　info@sanshu-c.co.jp
