ラップハングⅠ型　Ａ形

張りブロック

製品名　　
ラップハングⅠ型　Ａ形

　

用途・特徴

河川などの護岸に使用する植生ブロックです。
連結は、かみ合わせ方式であるため、水中施工が容易に行えます。
客土を行うことによって、法面は緑豊かな景観を創出することができます。

　

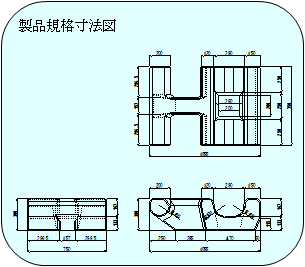

製品規格寸法図

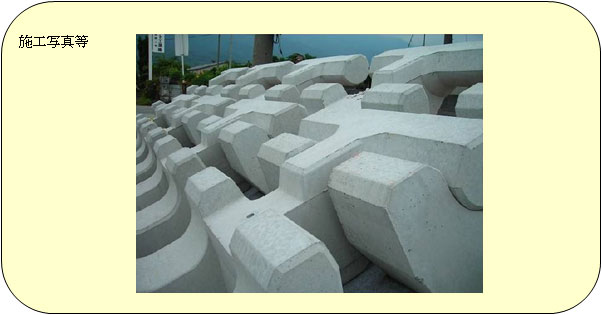

製品単体写真

護性証第0154号

◆ 形状諸元

諸元項目

原型値

　ブロック質量

　

(kg)

267

　ブロック寸法

　

(m)

1.055×0.750×0.300

　ブロック平均高

h_o

(m)

0.166

　揚力作用面積

A_b

(m²)

0.583

　抗力作用面積

A_d

(m²)

0.245

　横揚力作用面積

A_bx

(m²)

0.583

◆ 水理特性

○単体ブロックの抗力・揚力・横揚力係数

測定項目

特性値

　揚力係数

C_Ls

　

0.12

　抗力係数

C_Ds

　

0.92

　横揚力係数

C_LXs

　

-0.07（右方向）

○群体ブロックの抗力・揚力・横揚力係数

測定項目

特性値

　揚力係数

C_Lg

　

0.04

　抗力係数

C_Dg

　

0.10

　横揚力係数

C_LXg

　

0.02（左方向）

○群体上流端ブロックの抗力・揚力・回転半径

測定項目

特性値

　揚力係数

C_Lm

　

0.23

　抗力係数

C_Dm

　

1.01

　揚力に対する回転半径

L_L

(m)

0.203

　抗力に対する回転半径

L_D

(m)

0.375

○群体ブロックの相当粗度

測定項目

特性値

　相当粗度

KS

(m)

0.070

※留意点

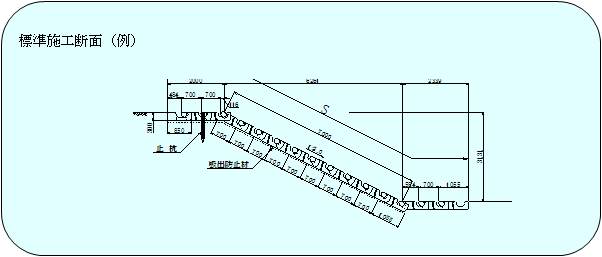

※ブロック設置図

実験条件

問い合わせ先

共和コンクリート工業株式会社技術部

東京都文京区小日向４丁目４－６－１９　TEL 03-3947-6937 FAX 03-3946-7370

http://www.kyowa-concrete.co.jp/ 〈E-mail〉　kyowa@kyowa-concrete.co.jp
