グリーンロックⅠ型

張りブロック

製品名　　
グリーンロックⅠ型－240

　

用途・特徴

河川、ダム、遊水・調整池などの護岸に使用するブロックです。
法面の勾配は1：1.5より緩い護岸に使用します。
ブロックは屈撓性に優れ多少の不陸地形にも対応できます。
ブロックには適度な空間があり、客土と法面が連通することで植物が良く育ちます。又、ブロック表面は擬石模様とし修景にも配慮しています。

　

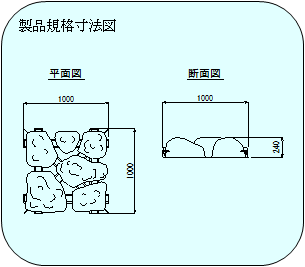

製品規格寸法図

製品単体写真

護性証第0152号

◆ 形状諸元

諸元項目

原型値

　ブロック質量

　

(kg)

333

　ブロック寸法

　

(m)

1.000×1.000×0.240

　ブロック平均高

h_o

(m)

0.155

　揚力作用面積

A_b

(m²)

0.807

　抗力作用面積

A_d

(m²)

0.207

　横揚力作用面積

A_bx

(m²)

0.807

◆ 水理特性

○単体ブロックの抗力・揚力・横揚力係数

測定項目

特性値

　揚力係数

C_Ls

　

0.11

　抗力係数

C_Ds

　

0.53

　横揚力係数

C_LXs

　

0.00

○群体ブロックの抗力・揚力・横揚力係数

測定項目

特性値

　揚力係数

C_Lg

　

0.06

　抗力係数

C_Dg

　

0.13

　横揚力係数

C_LXg

　

0.00

○群体上流端ブロックの抗力・揚力・回転半径

測定項目

特性値

　揚力係数

C_Lm

　

0.23

　抗力係数

C_Dm

　

0.82

　揚力に対する回転半径

L_L

(m)

0.348

　抗力に対する回転半径

L_D

(m)

0.322

○群体ブロックの相当粗度

測定項目

特性値

　相当粗度

KS

(m)

0.425

※留意点

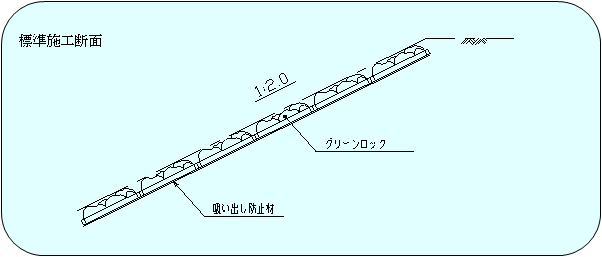

※ブロック設置図

実験条件
　覆土無し、客土無し、連結無し

問い合わせ先

株式会社ヤマウ　開発営業推進部　櫻木喜久

福岡市早良区東入部5丁目15－7　　　TEL 092-872-3331　　FAX 092-872-3332

http://www.yamau.co.jp/ 〈E-mail〉　y-sakuragi@yamau.co.jp
