張りブロック

製品名　　

ケスタⅠ型

　

用途・特徴

河川、ダム、遊水・調整池などの護岸に使用する覆土用ブロックです。
法面の勾配は1：1.5より緩い護岸に使用します。
ブロックは屈撓性に優れ多少の不陸地形にも対応できます。
ブロック表面のリブにより覆土の流失抑制効果が上がります。
1個が大型であるため、機械施工により施工性の向上が図れます。

　

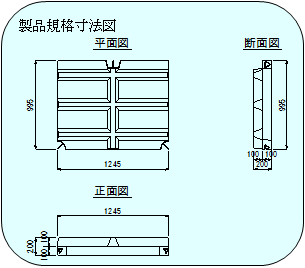

製品規格寸法図

　

製品単体写真

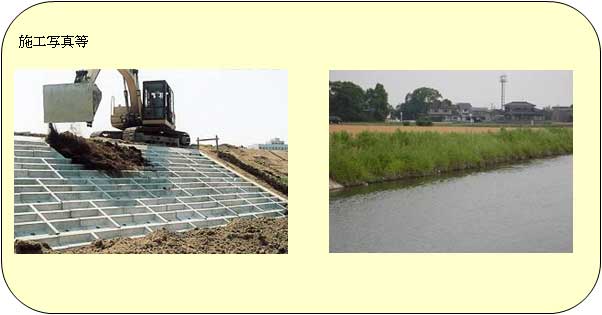

施工写真等

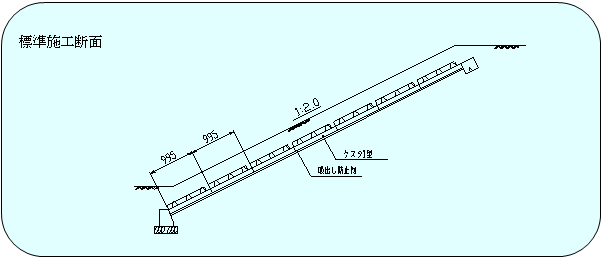

標準施工断面（例）

護性証第0149号

◆ 形状諸元

諸元項目
原型値

　ブロック質量

　

(kg)

346

　ブロック寸法

　

(m)

0.995×1.245×0.200

　ブロック平均高

ho

(m)

0.130

　揚力作用面積

Ab

(m2)

1.215

　抗力作用面積

Ad

(m2)

0.190

　横揚力作用面積

Abx

(m2)

1.215

◆ 水理特性

○単体ブロックの抗力・揚力・横揚力係数

測定項目
特性値

　揚力係数

CLs

　

0.15

　抗力係数

CDs

　

0.51

　横揚力係数

CLXs

　

0.00

○群体ブロックの抗力・揚力・横揚力係数

測定項目
特性値

　揚力係数

CLg

　

0.05

　抗力係数

CDg

　

0.17

　横揚力係数

CLXg

　

0.00

○群体上流端ブロックの抗力・揚力・回転半径

測定項目
特性値

　揚力係数

CLm

　

0.29

　抗力係数

CDm

　

0.61

　揚力に対する回転半径

LL

(m)

0.891

　抗力に対する回転半径

LD

(m)

0.297

○群体ブロックの相当粗度

測定項目
特性値

　相当粗度

KS

(m)

0.311

※留意点

※ブロック設置図

実験条件
　覆土無し、客土無し、連結無し

ブロック設置図

問い合わせ先

株式会社ヤマウ　開発営業推進部　櫻木喜久
  福岡市早良区東入部5丁目15－7　　　TEL 092-872-3331　　FAX 092-872-3332
  http://www.yamau.co.jp/ 〈E-mail〉　y-sakuragi@yamau.co.jp
