グラックスＫ　Ａ形

張りブロック

製品名　　
グラックスＫ　Ａ形

　

用途・特徴

河川・ダム・遊水池などの護岸に使用する植生ブロックです。
客土部が深く、豊富な植生土量を確保できます。
植生を行うことによって、法面は緑豊かな景観を創出することができます。
大型ブロックのため施工効率が向上します。

　

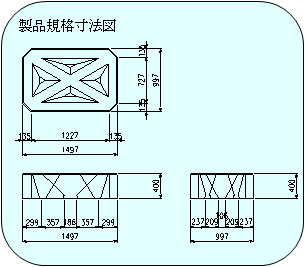

製品規格寸法図

製品単体写真

護性証第0148号

◆ 形状諸元

諸元項目

原型値

　ブロック質量

　

(kg)

1166

　ブロック寸法

　

(m)

0.997×1.497×0.400

　ブロック平均高

h_o

(m)

0.338

　揚力作用面積

A_b

(m²)

1.436

　抗力作用面積

A_d

(m²)

0.399

　横揚力作用面積

A_bx

(m²)

1.436

◆ 水理特性

○単体ブロックの抗力・揚力・横揚力係数

測定項目

特性値

　揚力係数

C_Ls

　

0.22

　抗力係数

C_Ds

　

0.68

　横揚力係数

C_LXs

　

-0.01（右方向）

○群体ブロックの抗力・揚力・横揚力係数

測定項目

特性値

　揚力係数

C_Lg

　

0.03

　抗力係数

C_Dg

　

0.10

　横揚力係数

C_LXg

　

0.00

○群体上流端ブロックの抗力・揚力・回転半径

測定項目

特性値

　揚力係数

C_Lm

　

0.62

　抗力係数

C_Dm

　

1.15

　揚力に対する回転半径

L_L

(m)

0.892

　抗力に対する回転半径

L_D

(m)

0.468

○群体ブロックの相当粗度

測定項目

特性値

　相当粗度

KS

(m)

0.788

※留意点

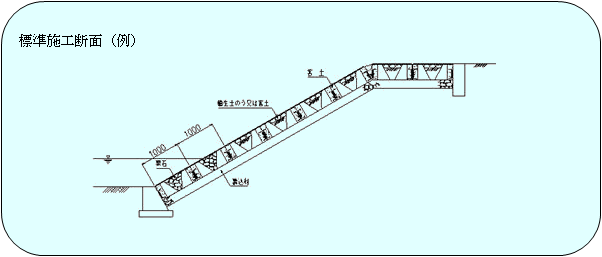

※ブロック設置図

実験条件

問い合わせ先

共和コンクリート工業株式会社技術部

東京都文京区小日向４丁目４－６－１９　TEL 03-3947-6937 FAX 03-3946-7370

http://www.kyowa-concrete.co.jp/ 〈E-mail〉　kyowa@kyowa-concrete.co.jp
