フリーロックＢＲ350型

張りブロック

製品名　　
フリーロックＢＲ350型

　

用途・特徴

・主な用途は、河川・湖沼などの護岸工です。
・擬石形状なので、自然な景観の護岸となります。
・空張りなので、自然植生の早期回復が期待ができます。

　

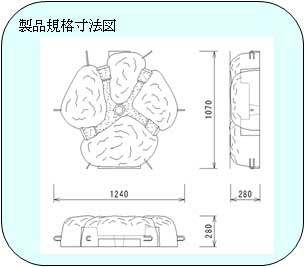

製品規格寸法図

製品単体写真

護性証第0143号

◆ 形状諸元

諸元項目

原型値

　ブロック質量

　

(kg)

356

　ブロック寸法

　

(m)

1.240×1.070×0.280

　ブロック平均高

h_o

(m)

0.160

　揚力作用面積

A_b

(m²)

0.856

　抗力作用面積

A_d

(m²)

0.276

　横揚力作用面積

A_bx

(m²)

0.856

◆ 水理特性

○単体ブロックの抗力・揚力・横揚力係数

測定項目

特性値

　揚力係数

C_Ls

　

0.17

　抗力係数

C_Ds

　

0.39

　横揚力係数

C_LXs

　

-0.01（右方向）

○群体ブロックの抗力・揚力・横揚力係数

測定項目

特性値

　揚力係数

C_Lg

　

0.04

　抗力係数

C_Dg

　

0.10

　横揚力係数

C_LXg

　

0.00

○群体上流端ブロックの抗力・揚力・回転半径

測定項目

特性値

　揚力係数

C_Lm

　

0.17

　抗力係数

C_Dm

　

0.58

　揚力に対する回転半径

L_L

(m)

0.286

　抗力に対する回転半径

L_D

(m)

0.315

○群体ブロックの相当粗度

測定項目

特性値

　相当粗度

KS

(m)

0.408

※留意点

※ブロック設置図

実験条件
　客土なし、連結なし
