シビックマット（2分割）

ブロックマット

製品名　　
シビックマット（2分割）

　

用途・特徴

シビックマットは吸出し防止機能を有したシートとコンクリートブロックが一体となったのり面保護材料で、一般的にブロックマットと呼ばれる製品です。覆土により植生を図ることが出来ます。また、シビックマット特有の幾何学模様が足掛けとなり、階段の機能を有します。

　

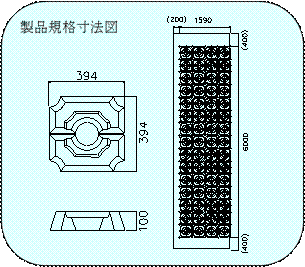

製品規格寸法図

製品単体写真

護性証第0140号

◆ 形状諸元

諸元項目

原型値

　ブロック質量

　

(kg)

20（2個セット）

　ブロック寸法

　

(m)

0.394×0.394×0.100

　ブロック平均高

h_o

(m)

0.059

　揚力作用面積

A_b

(m²)

0.132

　抗力作用面積

A_d

(m²)

0.033

　横揚力作用面積

A_bx

(m²)

0.132

◆ 水理特性

○単体ブロックの抗力・揚力・横揚力係数

測定項目

特性値

　揚力係数

C_Ls

　

0.10

　抗力係数

C_Ds

　

0.47

　横揚力係数

C_LXs

　

-0.01（右方向）

○群体ブロックの抗力・揚力・横揚力係数

測定項目

特性値

　揚力係数

C_Lg

　

0.02

　抗力係数

C_Dg

　

0.14

　横揚力係数

C_LXg

　

-0.01（右方向）

○群体上流端ブロックの抗力・揚力・回転半径

測定項目

特性値

　揚力係数

C_Lm

　

0.16

　抗力係数

C_Dm

　

0.73

　揚力に対する回転半径

L_L

(m)

0.142

　抗力に対する回転半径

L_D

(m)

0.159

○群体ブロックの相当粗度

測定項目

特性値

　相当粗度

KS

(m)

0.138

※留意点

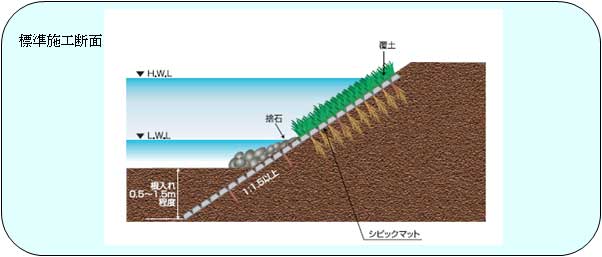

※ブロック設置図

実験条件
　覆土無し

問い合わせ先

前田工繊株式会社　開発部

福井県坂井市春江町沖布目38-3 TEL 0776-51-9202 FAX 0776-51-9203

http://www.maedakosen.jp/ 〈E-mail〉　k_inoue@mdk.co.jp
