トリオン

張りブロック

製品名　　
トリオン

　

用途・特徴

河川護岸全般の法覆工として用います。ブロック据付後、ジョイント部分がロックされ、屈とう性に富んだヒンヂ状となります。そのため地盤の変形などに対し追随性が高く安定した構造となります。連節・連結ブロックの機能を内蔵させることにより、従来の鋼線や鉄筋、シャックルが不要となり、施工が容易です。現場状況に合わせて上からでも下からでも施工が可能です。

　

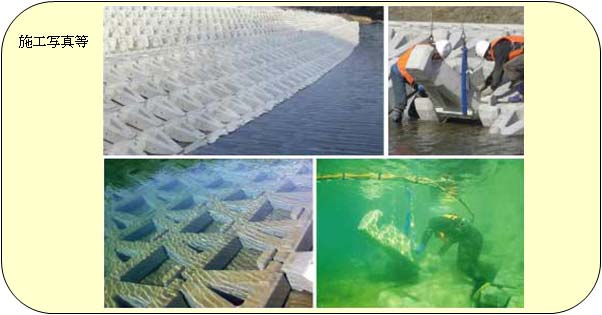

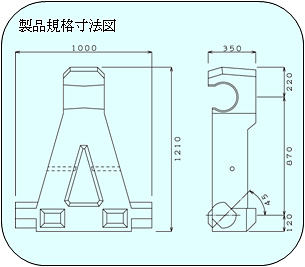

製品規格寸法図

製品単体写真

護性証第0139号

◆ 形状諸元

諸元項目

原型値

　ブロック質量

　

(kg)

326

　ブロック寸法

　

(m)

1.210×1.000×0.350

　ブロック平均高

h_o

(m)

0.155

　揚力作用面積

A_b

(m²)

0.576

　抗力作用面積

A_d

(m²)

0.322

　横揚力作用面積

A_bx

(m²)

0.576

◆ 水理特性

○単体ブロックの抗力・揚力・横揚力係数

測定項目

特性値

　揚力係数

C_Ls

　

0.23

　抗力係数

C_Ds

　

0.90

　横揚力係数

C_LXs

　

-0.06（右方向）

○群体ブロックの抗力・揚力・横揚力係数

測定項目

特性値

　揚力係数

C_Lg

　

0.01

　抗力係数

C_Dg

　

0.08

　横揚力係数

C_LXg

　

0.00

○群体上流端ブロックの抗力・揚力・回転半径

測定項目

特性値

　揚力係数

C_Lm

　

0.30

　抗力係数

C_Dm

　

1.26

　揚力に対する回転半径

L_L

(m)

0.122

　抗力に対する回転半径

L_D

(m)

0.287

○群体ブロックの相当粗度

測定項目

特性値

　相当粗度

KS

(m)

0.412

※留意点

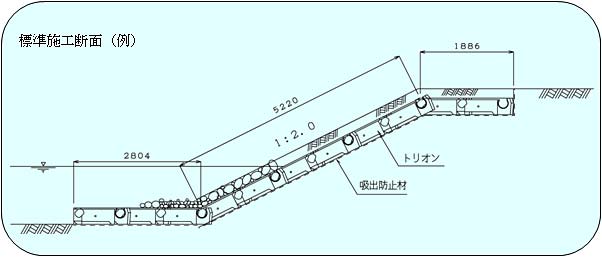

※ブロック設置図

実験条件

問い合わせ先

東亜土木株式会社　技術部

東京都中央区日本橋箱崎町１－７千歳ビル８階 TEL 03-5623-9641 FAX 03-5641-2460

http://www.toa-doboku.co.jp 〈E-mail〉　info@toa-doboku.co.jp
