ブロックマット

製品名　　

ソルコマット軽量型（L･B･M)

　

用途・特徴

災害復旧・河川・ダム・遊水池などに使用する法面保護、浸食防止材です。
法面の勾配が1：1.5より緩い護岸に使用します。

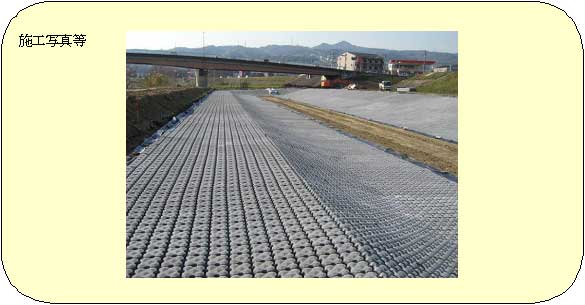

耐久性のある合成繊維のフィルタークロスにコンクリートブロックを接着固定してマット状にし、現場ではクレーン等の重機により一括敷設をします。
ブロックは地盤の変化に対して適度な屈撓性を有します。

　

　

護性証第0132号

◆ 形状諸元

諸元項目
原型値

ブロック質量

　

(kg)

3.20

ブロック寸法

　

(m)

0.199×0.199×0.055

ブロック平均高

ho

(m)

0.035

揚力作用面積

Ab

(m2)

0.032

抗力作用面積

Ad

(m2)

0.010

横揚力作用面積

Abx

(m2)

0.032

◆ 水理特性

○単体ブロックの抗力・揚力・横揚力係数

測定項目
特性値

揚力係数

CLs

　

0.34

抗力係数

CDs

　

0.47

横揚力係数

CLXs

　

0.01（左方向）

○群体ブロックの抗力・揚力・横揚力係数

測定項目
特性値

揚力係数

CLg

　

0.13

抗力係数

CDg

　

0.11

横揚力係数

CLXg

　

0.00

○群体上流端ブロックの抗力・揚力・回転半径

測定項目
特性値

揚力係数

CLm

　

0.44

抗力係数

CDm

　

0.71

揚力に対する回転半径

LL

(m)

0.092

抗力に対する回転半径

LD

(m)

0.046

○群体ブロックの相当粗度

測定項目
特性値

相当粗度

KS

(m)

0.058

※留意点

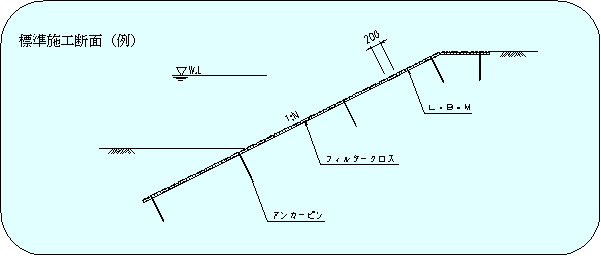

※ブロック設置図

実験条件
　 覆土無し、客土無し、連結無し

問い合わせ先

揖斐川工業株式会社　アイケイコンクリート部
  岐阜県大垣市万石2丁目31番地　TEL(0584)81-6177　FAX(0584)74-8155
  http://www.ik-con.com 〈E-mail〉　info@ik-con.com



旭化成アドバンス株式会社　環境資材事業部

東京都港区新橋6丁目17番21号　住友不動産御成門駅前ビル８F
TEL:03-5404-5612（代）　　FAX:03-5404-5614

http://www.asahi-kasei.co.jp/agt/

〈E-mail〉　asahi-kasei_oeg-hcet@om.asahi-kasei.co.jp
