なぎさ

張りブロック

製品名　　
なぎさ

　

用途・特徴

災害復旧・河川・ダム・遊水池などの護岸に使用する覆土ブロックです。
法面の勾配が1：1.5より緩い護岸に使用します。
ブロック表面の凸部が覆土の滑り出しを抑制します。
覆土部の植生により多自然型護岸として機能します。

　

護性証第0131号

◆ 形状諸元

諸元項目

原型値

ブロック質量

　

(kg)

350.00

ブロック寸法

　

(m)

0.998×0.998×0.250

ブロック平均高

h_o

(m)

0.152

揚力作用面積

A_b

(m²)

0.899

抗力作用面積

A_d

(m²)

0.190

横揚力作用面積

A_bx

(m²)

0.899

◆ 水理特性

○単体ブロックの抗力・揚力・横揚力係数

測定項目

特性値

揚力係数

C_Ls

　

0.24

抗力係数

C_Ds

　

0.45

横揚力係数

C_LXs

　

0.01（左方向）

○群体ブロックの抗力・揚力・横揚力係数

測定項目

特性値

揚力係数

C_Lg

　

0.04

抗力係数

C_Dg

　

0.15

横揚力係数

C_LXg

　

0.00

○群体上流端ブロックの抗力・揚力・回転半径

測定項目

特性値

揚力係数

C_Lm

　

0.34

抗力係数

C_Dm

　

0.67

揚力に対する回転半径

L_L

(m)

0.539

抗力に対する回転半径

L_D

(m)

0.224

○群体ブロックの相当粗度

測定項目

特性値

相当粗度

KS

(m)

0.229

※留意点

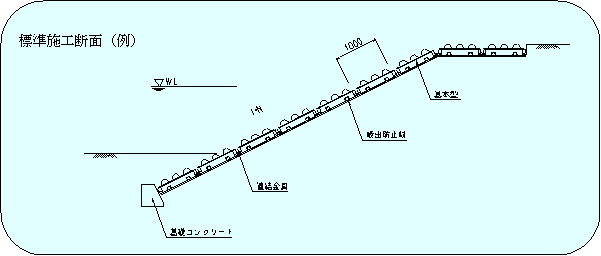

※ブロック設置図
