ラジアルストーン標準ｈ１５０型

張りブロック

製品名　　
ラジアルストーン標準ｈ１５０型

　

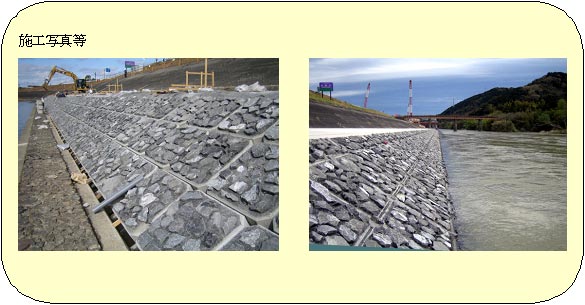

用途・特徴

災害復旧・河川・ダム・遊水池などの護岸に使用する張ブロックです。
法面の勾配が1：1.5より緩い護岸に使用します。
ブロックは地盤の変化に追随する屈撓性を有します。
ブロックの表面には、特殊製法により自然石と小レキを固着させています。
自然石の粗度による流速低減効果があります。

　

護性証第0125号

◆ 形状諸元

諸元項目

原型値

ブロック質量

　

(kg)

350

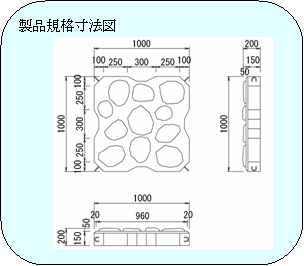

ブロック寸法

　

(m)

1.000×1.000×0.200

ブロック平均高

h_o

(m)

0.157

揚力作用面積

A_b

(m²)

0.940

抗力作用面積

A_d

(m²)

0.195

横揚力作用面積

A_bx

(m²)

0.940

抗力作用突起面積

(m²)

0.039

◆ 水理特性

○単体ブロックの抗力・揚力・横揚力係数

測定項目

特性値

揚力係数

C_Ls

　

0.23

抗力係数

C_Ds

　

0.51

横揚力係数

C_LXs

　

0.00

○群体ブロックの抗力・揚力・横揚力係数

測定項目

特性値

揚力係数

C_Lg

　

0.04

抗力係数

C_Dg

　

0.15

横揚力係数

C_LXg

　

0.00

○群体上流端ブロックの抗力・揚力・回転半径

測定項目

特性値

揚力係数

C_Lm

　

0.39

抗力係数

C_Dm

　

0.81

揚力に対する回転半径

L_L

(m)

0.612

抗力に対する回転半径

L_D

(m)

0.263

○群体ブロックの相当粗度

測定項目

特性値

相当粗度

KS

(m)

0.249

※留意点

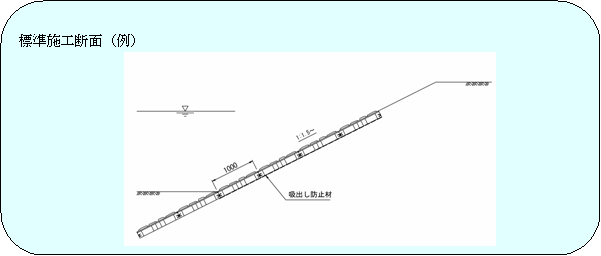

※ブロック設置図

問い合わせ先

環境工学株式会社　技術開発部技術課

東京都立川市曙町2丁目10番1号　ふどうやビル6Ｆ

http://www.kankyo-kogaku.co.jp 〈E-mail〉　gijyutu@kankyo-kogaku.co.jp
