グリーンスリット

張りブロック

製品名　　
グリーンスリット

　

用途・特徴

災害復旧・河川・ダム・遊水池などの護岸に使用する張ブロックです。
法面の勾配が1：1.5より緩い護岸に使用します。
ブロックは地盤の変化に追随する屈撓性を有します。
ブロックの構造が低草類の植生のみを生育させるものとなっているので除草等の維持管理作業を軽減します。

　

護性証第0124号

◆ 形状諸元

諸元項目

原型値

ブロック質量

　

(kg)

265

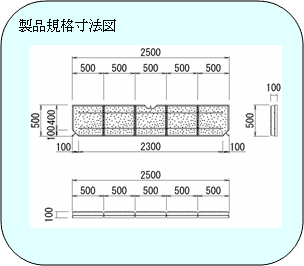

ブロック寸法

　

(m)

0.500×2.500×0.100

ブロック平均高

h_o

(m)

0.092

揚力作用面積

A_b

(m²)

1.140

抗力作用面積

A_d

(m²)

0.029

横揚力作用面積

A_bx

(m²)

1.140

◆ 水理特性

○単体ブロックの抗力・揚力・横揚力係数

測定項目

特性値

揚力係数

C_Ls

　

0.07

抗力係数

C_Ds

　

0.70

横揚力係数

C_LXs

　

0.00

○群体ブロックの抗力・揚力・横揚力係数

測定項目

特性値

揚力係数

C_Lg

　

0.05

抗力係数

C_Dg

　

0.37

横揚力係数

C_LXg

　

0.00

○群体上流端ブロックの抗力・揚力・回転半径

測定項目

特性値

揚力係数

C_Lm

　

0.09

抗力係数

C_Dm

　

0.78

揚力に対する回転半径

L_L

(m)

1.206

抗力に対する回転半径

L_D

(m)

0.266

○群体ブロックの相当粗度

測定項目

特性値

相当粗度

KS

(m)

0.007

※留意点

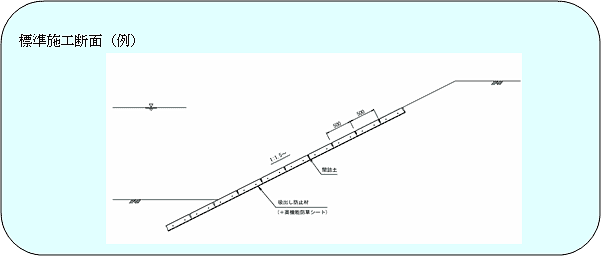

※ブロック設置図

※2007年6月現在、関西地区限定製品です。

問い合わせ先

環境工学株式会社　技術開発部技術課

東京都立川市曙町2丁目10番1号　ふどうやビル6Ｆ

http://www.kankyo-kogaku.co.jp 〈E-mail〉　gijyutu@kankyo-kogaku.co.jp
