エコアイランドマークⅡ

張りブロック

製品名　　
エコアイランドマークⅡ

　

用途・特徴

主に河川の緩傾斜（1：1.5より緩い）護岸に用いる1.5㎡の大型連節ブロックです。必要に応じて修景面（擬石）を生かした水密施工が可能です。
施工資材は、吸出防止材・チェーン（屈撓性を考慮）のみで簡単に連結でき施工の省力化が図れます。１製品に２箇所の貫通穴を設け、植生基盤材に浸透水を還元し緑化を促進します。伝統工法との組合せで一層河川環境の創生が可能。

　

護性証第0122号

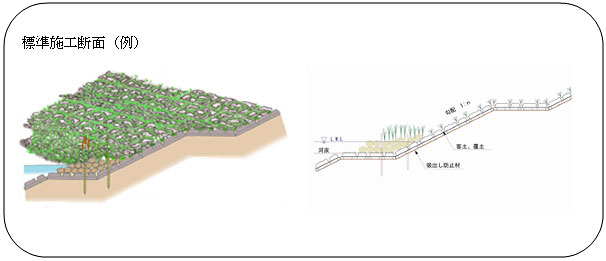

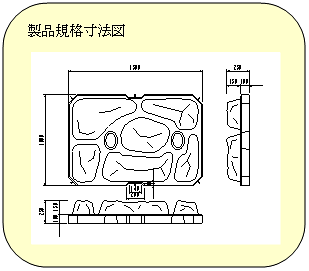

◆ 形状諸元

諸元項目

原型値

ブロック質量

　

(kg)

531

ブロック寸法

　

(m)

1.000×1.500×0.250

ブロック平均高

h_o

(m)

0.154

揚力作用面積

A_b

(m²)

1.500

抗力作用面積

A_d

(m²)

0.226

横揚力作用面積

A_bx

(m²)

1.500

◆ 水理特性

○単体ブロックの抗力・揚力・横揚力係数

測定項目

特性値

揚力係数

C_Ls

　

0.14

抗力係数

C_Ds

　

0.62

横揚力係数

C_LXs

　

-0.01

○群体ブロックの抗力・揚力・横揚力係数

測定項目

特性値

揚力係数

C_Lg

　

0.09

抗力係数

C_Dg

　

0.27

横揚力係数

C_LXg

　

-0.01

○群体上流端ブロックの抗力・揚力・回転半径

測定項目

特性値

揚力係数

C_Lm

　

0.29

抗力係数

C_Dm

　

0.80

揚力に対する回転半径

L_L

(m)

0.818

抗力に対する回転半径

L_D

(m)

0.343

○群体ブロックの相当粗度

測定項目

特性値

相当粗度

KS

(m)

0.215

※留意点

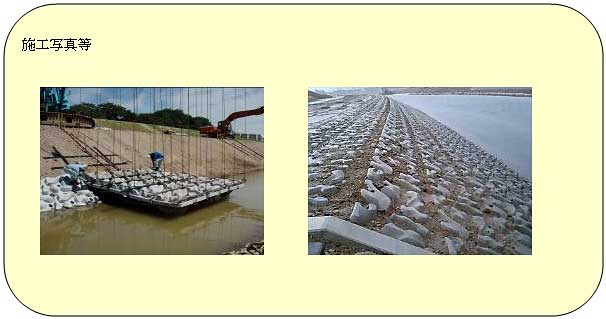

※ブロック設置写真

実験条件
　植生、覆土、連結なし

問い合わせ先

日本マテリアル工学株式会社　営業本部

〒520-0861　福井県鯖江市横江町2-4-15　TEL 0778(52)7200　FAX 0778(52)7144

http://www.nichimate.jp/index2.html 〈E-mail〉　info@nichimate.jp
