ロックボードＷ　３５０型

張りブロック

製品名　　
ロックボードＷ　３５０型

　

用途・特徴

災害復旧・河川・ダム・遊水池などの護岸に使用する覆土用ブロックです。
法面の勾配が1：1.5より緩い護岸に使用します。
ブロックは地盤の変化に対して適度な屈撓性を有します。
ブロックの凸部は、被覆土のすべり出しを抑制し,流速低減の粗度としても有効に作用します。

　

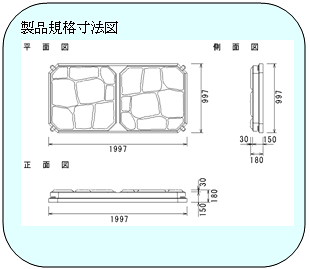

製品規格寸法図

製品単体写真

護性証第0120号

◆ 形状諸元

諸元項目

原型値

ブロック質量

　

(kg)

706

ブロック寸法

　

(m)

0.997×1.997×0.180

ブロック平均高

h_o

(m)

0.154

揚力作用面積

A_b

(m²)

1.957

抗力作用面積

A_d

(m²)

0.172

横揚力作用面積

A_bx

(m²)

1.957

◆ 水理特性

○単体ブロックの抗力・揚力・横揚力係数

測定項目

特性値

揚力係数

C_Ls

　

0.12

抗力係数

C_Ds

　

0.57

横揚力係数

C_LXs

　

0.00

○群体ブロックの抗力・揚力・横揚力係数

測定項目

特性値

揚力係数

C_Lg

　

0.05

抗力係数

C_Dg

　

0.2

横揚力係数

C_LXg

　

0.00

○群体上流端ブロックの抗力・揚力・回転半径

測定項目

特性値

揚力係数

C_Lm

　

0.18

抗力係数

C_Dm

　

0.69

揚力に対する回転半径

L_L

(m)

1.473

抗力に対する回転半径

L_D

(m)

0.489

○群体ブロックの相当粗度

測定項目

特性値

相当粗度

KS

(m)

0.018

※留意点

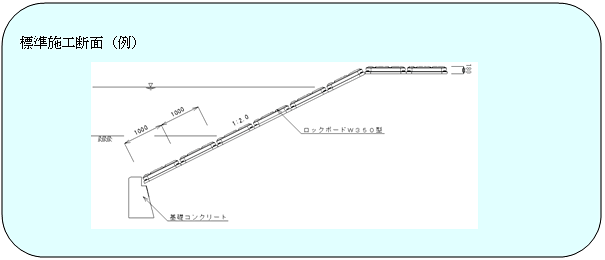

※ブロック設置図

実験条件
　連結無し
