プレスロック

根固めブロック

製品名　　
プレスロック

　

用途・特徴

河川・水路等の根固工、護床工、床固工に使用する根固・護床ブロックです。
ブロックは、正方形の平板の四隅に四角錐台の脚部を設け平板中央に四角孔を持った形状です。条件に応じて、1～12ｔ型より選定することができます。
重心が低く安定性に優れ、連結金具によりブロックを一体化することができます。

　

護性証第0118号

◆ 形状諸元

諸元項目

原型値

ブロック質量

　

(kg)

5030

ブロック寸法

　

(m)

2.040×2.040×1.020

ブロック平均高

h_o

(m)

0.505

揚力作用面積

A_b

(m²)

3.190

抗力作用面積

A_d

(m²)

1.670

横揚力作用面積

A_bx

(m²)

3.190

◆ 水理特性

○単体ブロックの抗力・揚力・横揚力係数

測定項目

特性値

揚力係数

C_Ls

　

0.16

抗力係数

C_Ds

　

0.64

横揚力係数

C_LXs

　

0.00

○群体ブロックの抗力・揚力・横揚力係数

測定項目

特性値

揚力係数

C_Lg

　

0.06

抗力係数

C_Dg

　

0.08

横揚力係数

C_LXg

　

0.00

○群体上流端ブロックの抗力・揚力・回転半径

測定項目

特性値

揚力係数

C_Lm

　

0.28

抗力係数

C_Dm

　

1.15

揚力に対する回転半径

L_L

(m)

0.694

抗力に対する回転半径

L_D

(m)

1.484

○群体ブロックの相当粗度

測定項目

特性値

相当粗度

KS

(m)

0.410

※留意点

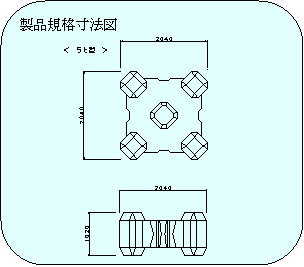

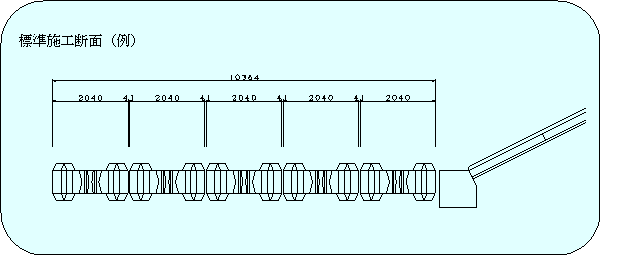

※ブロック設置図

実験条件
　植生、覆土、連結無し
