ビーハイブＳ型２ｔｏｎ（Ｂ方向）

根固めブロック

製品名　　
ビーハイブＳ型２ｔｏｎ（Ｂ方向）

　

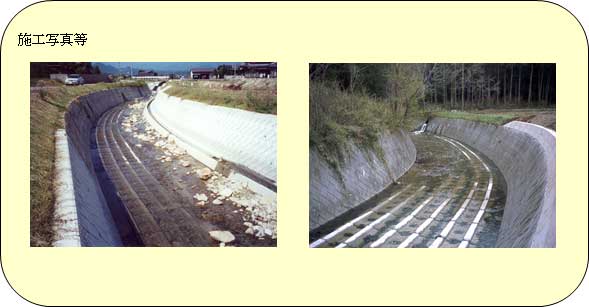

用途・特徴

床固工、護床工、水叩工、根固工、等に使用できます。
経済性が高く、型枠の分割数が少ないため施工性に優れます。

　

製品規格寸法図

製品単体写真

護性証第0115号

◆ 形状諸元

諸元項目

原型値

　ブロック質量

　

(kg)

2072

　ブロック寸法

　

(m)

1.431×1.431×0.644

　ブロック平均高

h_o

(m)

0.400

　揚力作用面積

A_b

(m²)

1.864

　抗力作用面積

A_d

(m²)

0.691

　横揚力作用面積

A_bx

(m²)

1.864

◆ 水理特性

○単体ブロックの抗力・揚力・横揚力係数

測定項目

特性値

　揚力係数

C_Ls

　

0.10

　抗力係数

C_Ds

　

0.67

　横揚力係数

C_LXs

　

-0.01

○群体ブロックの抗力・揚力・横揚力係数

測定項目

特性値

　揚力係数

C_Lg

　

0.04

　抗力係数

C_Dg

　

0.03

　横揚力係数

C_LXg

　

0.00

○群体上流端ブロックの抗力・揚力・回転半径

測定項目

特性値

　揚力係数

C_Lm

　

0.27

　抗力係数

C_Dm

　

0.95

　揚力に対する回転半径

L_L

(m)

0.448

　抗力に対する回転半径

L_D

(m)

0.594

○群体ブロックの相当粗度

測定項目

特性値

　相当粗度

KS

(m)

0.002

※留意点

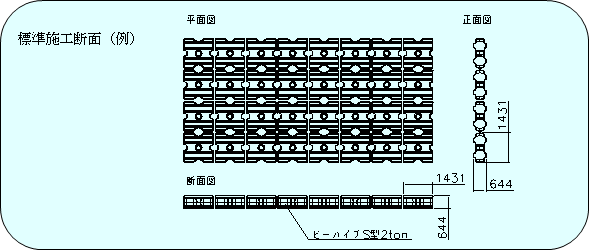

※ブロック設置図

実験条件
　連結無し

問い合わせ先

技研興業株式会社　製品事業本部

東京都杉並区阿佐谷南三丁目７－２　Tel. 03(3398)8521 Fax. 03(3398)8553

http://www.gikenko.co.jp/

〈E-mail〉　seihin@gikenko.co.jp
