トレンテロック

張りブロック

製品名　　
トレンテロック

　

用途・特徴

災害復旧・河川・ダム・遊水池などの護岸に使用する覆土用ブロックです。
法面の勾配が1：1.5より緩い護岸に使用します。
被覆土が地盤と連続し植物の繁茂を促します。また被覆土が流出しても玉石模様が周囲の景観と調和します。
金具式連結で省力化施工が出来る上、屈撓性に富み法面の変形に追随します。

　

護性証第0111号

◆ 形状諸元

諸元項目

原型値

ブロック質量

　

(kg)

717

ブロック寸法

　

(m)

0.950×1.950×0.230

ブロック平均高

h_o

(m)

0.156

揚力作用面積

A_b

(m²)

1.749

抗力作用面積

A_d

(m²)

0.166

横揚力作用面積

A_bx

(m²)

1.749

◆ 水理特性

○単体ブロックの抗力・揚力・横揚力係数

測定項目

特性値

揚力係数

C_Ls

　

0.27

抗力係数

C_Ds

　

0.72

横揚力係数

C_LXs

　

0.00

○群体ブロックの抗力・揚力・横揚力係数

測定項目

特性値

揚力係数

C_Lg

　

0.08

抗力係数

C_Dg

　

0.11

横揚力係数

C_LXg

　

0.00

○群体上流端ブロックの抗力・揚力・回転半径

測定項目

特性値

揚力係数

C_Lm

　

0.55

抗力係数

C_Dm

　

0.54

揚力に対する回転半径

L_L

(m)

1.318

抗力に対する回転半径

L_D

(m)

0.125

○群体ブロックの相当粗度

測定項目

特性値

相当粗度

KS

(m)

0.013

※留意点

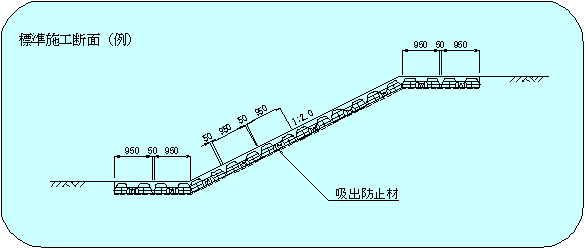

※ブロック設置図

実験条件
　植生、覆土、連結無し

問い合わせ先

株式会社　アドヴァンス　技術部

新潟市南笹口1丁目12番12号　フクダ南笹口ビル　TEL 025(244)4131　FAX 025(244)5251

http://www.advance-kk.co.jpl

〈E-mail〉　h-gijutu@advance-kk.co.jp

共和コンクリート工業株式会社　技術研究所

北海道恵庭市戸磯385-36　TEL 0123(34)3366　FAX 0123(34)3369

http://www.kyowa-concrete.co.jp 〈E-mail〉　kyowa@kyowa-concrete.co.jp
