ラピッズ

張りブロック

製品名　　
ラピッズ

　

用途・特徴

災害復旧・河川・ダム・遊水池などの護岸に使用する覆土用ブロックです。
法面の勾配が1：1.5より緩い護岸に使用します。
ブロックは地盤の変化に対して適度な屈撓性を有し、豊富な客土量は水分を十分に確保し、植物の繁茂を助けます。
植生面積が広く緑の多い自然の豊かな景観をつくります。

　

護性証第0110号

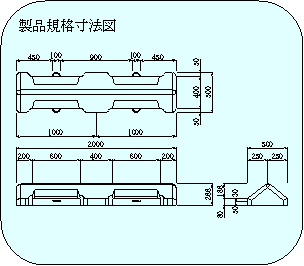

◆ 形状諸元

諸元項目

原型値

ブロック質量

　

(kg)

320

ブロック寸法

　

(m)

0.500×2.000×0.266

ブロック平均高

h_o

(m)

0.139

揚力作用面積

A_b

(m²)

0.863

抗力作用面積

A_d

(m²)

0.089

横揚力作用面積

A_bx

(m²)

0.863

◆ 水理特性

○単体ブロックの抗力・揚力・横揚力係数

測定項目

特性値

揚力係数

C_Ls

　

0.08

抗力係数

C_Ds

　

0.42

横揚力係数

C_LXs

　

-0.01

○群体ブロックの抗力・揚力・横揚力係数

測定項目

特性値

揚力係数

C_Lg

　

0.05

抗力係数

C_Dg

　

0.22

横揚力係数

C_LXg

　

0.00

○群体上流端ブロックの抗力・揚力・回転半径

測定項目

特性値

揚力係数

C_Lm

　

0.08

抗力係数

C_Dm

　

0.47

揚力に対する回転半径

L_L

(m)

1.147

抗力に対する回転半径

L_D

(m)

0.665

○群体ブロックの相当粗度

測定項目

特性値

相当粗度

KS

(m)

0.090

※留意点

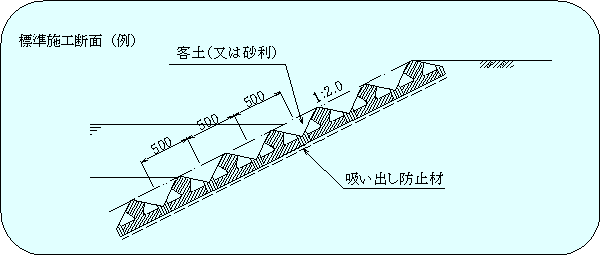

※ブロック設置図

実験条件
　植生、覆土、連結無し

問い合わせ先

株式会社　アドヴァンス　技術部

新潟市南笹口1丁目12番12号　フクダ南笹口ビル　TEL 025(244)4131　FAX 025(244)5251

http://www.advance-kk.co.jpl

〈E-mail〉　h-gijutu@advance-kk.co.jp

共和コンクリート工業株式会社　技術研究所

北海道恵庭市戸磯385-36　TEL 0123(34)3366　FAX 0123(34)3369

http://www.kyowa-concrete.co.jp 〈E-mail〉　kyowa@kyowa-concrete.co.jp
