張りブロック

製品名　　

ダイヤカットII型350型　A形

　

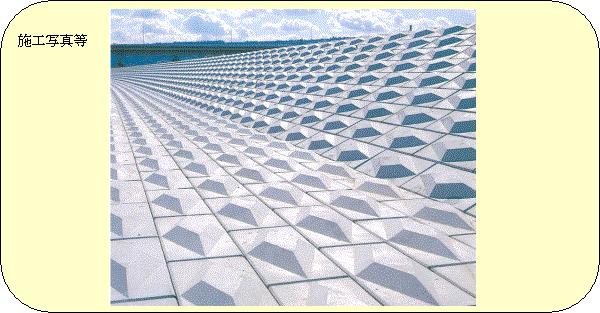

用途・特徴

災害復旧・河川・ダム・遊水池などの護岸に使用する大型連節ブロックです。
法面の勾配が1：1.5より緩い護岸に使用します。
ブロックは地盤の変化に対して適度な屈撓性を有します。
ブロックの凸部は、流速低減の粗度としても有効に作用します。

　

護性証第0107号

◆ 形状諸元

諸元項目
原型値

ブロック重量

　

(kg)

217

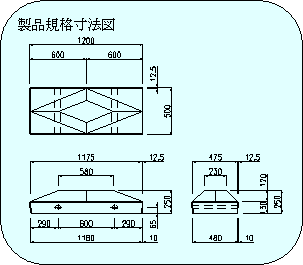

ブロック寸法

　

(m)

0.500×1.200×0.250

ブロック平均高

ho

(m)

0.157

揚力作用面積

Ab

(m2)

0.600

抗力作用面積

Ad

(m2)

0.106

横揚力作用面積

Abx

(m2)

0.600

◆ 水理特性

○単体ブロックの抗力・揚力・横揚力係数

測定項目
特性値

揚力係数

CLs

　

0.02

抗力係数

CDs

　

0.18

横揚力係数

CLXs

　

0.00(右方向)

○群体ブロックの抗力・揚力・横揚力係数

測定項目
特性値

揚力係数

CLg

　

0.04

抗力係数

CDg

　

0.14

横揚力係数

CLXg

　

0.00(右方向)

○群体上流端ブロックの抗力・揚力・回転半径

測定項目
特性値

揚力係数

CLm

　

0.09

抗力係数

CDm

　

0.29

揚力に対する回転半径

LL

(m)

0.287

抗力に対する回転半径

LD

(m)

0.163

○群体ブロックの相当粗度

測定項目
特性値

相当粗度

KS

(m)

0.018

※留意点

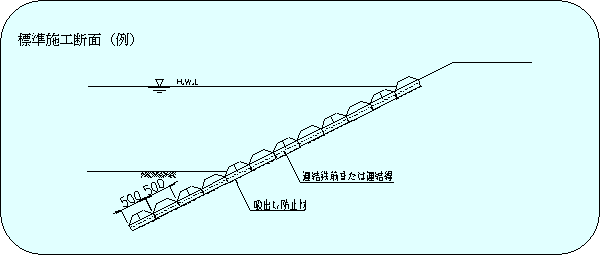

※ブロック設置図

実験条件
　覆土無し、客土無し、連結無し

問い合わせ先

共和コンクリート工業株式会社　技術部

東京都文京区小日向4丁目6番19号 共立会館9階 TEL 03(3943)4442 FAX 03(3946)7370

http://www.kyowa-concrete.co.jp/

〈E-mail〉　kyowa@kyowa-concrete.co.jp
