張りブロック

製品名　　

テラボードⅡＡ360型

　

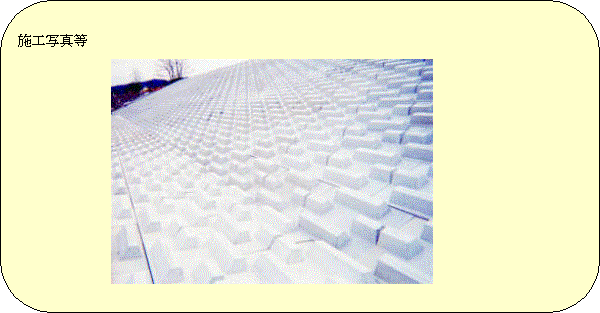

用途・特徴

河川・池沼・水路における護岸用の覆土用大型連節ブロックです。
法面勾配が1:1.5より緩い場所で使用可能です。
千鳥に配置し、連結線で全体を一体化します。
突起構造が表土の流出を防ぎます。

　

護性証第0101号

◆ 形状諸元

諸元項目
原型値

ブロック重量

　

(kg)

363

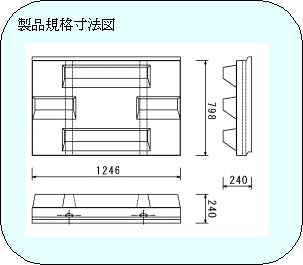

ブロック寸法

　

(m)

0.789×1.246×0.240

ブロック平均高

ho

(m)

0.159

揚力作用面積

Ab

(m2)

0.994

抗力作用面積

Ad

(m2)

0.296

横揚力作用面積

Abx

(m2)

0.994

◆ 水理特性

○単体ブロックの抗力・揚力・横揚力係数

測定項目
特性値

揚力係数

CLs

　

0.11

抗力係数

CDs

　

0.34

横揚力係数

CLXs

　

0.01(右方向)

○群体ブロックの抗力・揚力・横揚力係数

測定項目
特性値

揚力係数

CLg

　

0.04

抗力係数

CDg

　

0.07

横揚力係数

CLXg

　

0.00

○群体上流端ブロックの抗力・揚力・回転半径

測定項目
特性値

揚力係数

CLm

　

0.36

抗力係数

CDm

　

0.40

揚力に対する回転半径

LL

(m)

0.799

抗力に対する回転半径

LD

(m)

0.264

○群体ブロックの相当粗度

測定項目
特性値

相当粗度

KS

(m)

0.261

※留意点

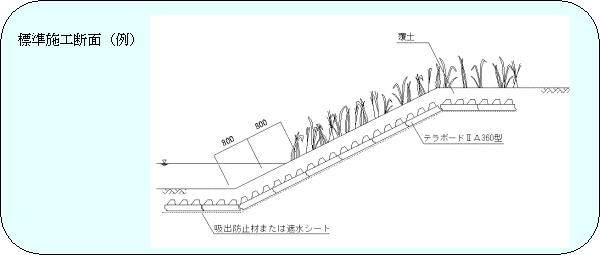

※ブロック設置図

実験条件
　覆土無し

※　群体ブロック・横揚力係数の表記に誤りがありましたので、お詫びのうえ、修正いたしました。

（平成17年3月）
