張りブロック

製品名　　

テトラックPGⅡ型　単層構造

　

用途・特徴

生態系を考慮した河川護岸に使用する、圧縮強度18N/mm2、連続空隙率18％以上を実現した、ポーラスコンクリートブロックです。法勾配1：1.5より緩い護岸・護床にて使用できます。
ブロックに連続空隙以外の隙間がなく、背面土砂の吸出しがおきない構造であり、外来植物の抑制効果も期待できます。

　

護性証第0096号

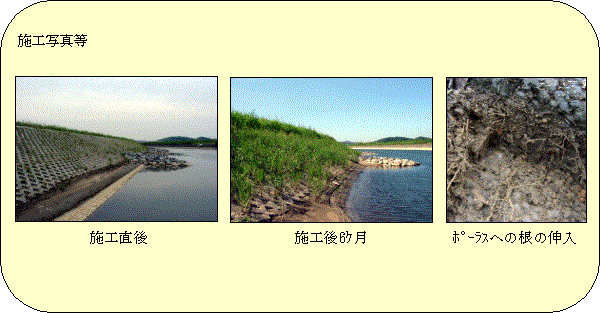

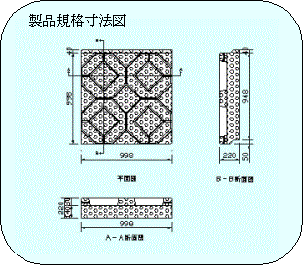

◆ 形状諸元

諸元項目
原型値

ブロック重量

　

(kg)

353

ブロック寸法

　

(m)

1.000×1.000×0.220

ブロック平均高

ho

(m)

0.186

揚力作用面積

Ab

(m2)

1.000

抗力作用面積

Ad

(m2)

0.220

横揚力作用面積

Abx

(m2)

1.000

◆ 水理特性

○単体ブロックの抗力・揚力・横揚力係数

測定項目
特性値

揚力係数

CLs

　

0.24

抗力係数

CDs

　

0.68

横揚力係数

CLXs

　

0.00

○群体ブロックの抗力・揚力・横揚力係数

測定項目
特性値

揚力係数

CLg

　

0.07

抗力係数

CDg

　

0.11

横揚力係数

CLXg

　

0.00

○群体上流端ブロックの抗力・揚力・回転半径

測定項目
特性値

揚力係数

CLm

　

0.55

抗力係数

CDm

　

1.06

揚力に対する回転半径

LL

(m)

0.585

抗力に対する回転半径

LD

(m)

0.25

○群体ブロックの相当粗度

測定項目
特性値

相当粗度

KS

(m)

0.228

※留意点

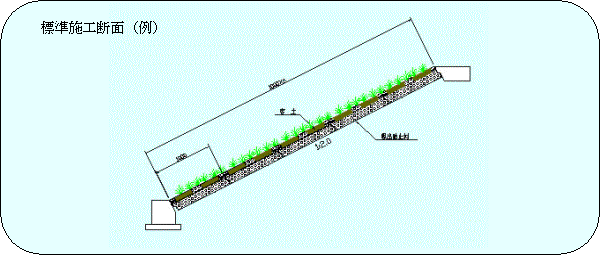

※ブロック設置図

実験条件
　覆土無し

※単体ブロック、群体ブロックの横揚力係数の表記に誤りがありましたので、お詫びのうえ、訂正いたしました。

（平成17年3月）

問い合わせ先

P.E.C.協会　事務局　株式会社ネオジャグラス

福岡県福岡市博多区山王1-1-32　博多堀池ビル２F TEL 092(412)0609 FAX 092(412)0627

http://www.all-pec.org/

〈E-mail〉　kyushu@all-pec.org
