張りブロック

製品名　　
カメレオン T-35型

　

用途・特徴

河川護岸工等に使用する多自然型ブロックです。ブロック相互は連結材を必要としないヒンヂ結合なので極めて施工性が良く、耐久性に優れた柔らかい護岸として機能します。ブロックの空隙は50％程度で、現地発生土による早期植生復元に対応します。空隙は縦横断方向だけでなく、背後地盤との連続性が確保されており、生態系の連続性を妨げません。法面勾配が1:1.5より緩い護岸に適用されます。

　

護性証第0094号

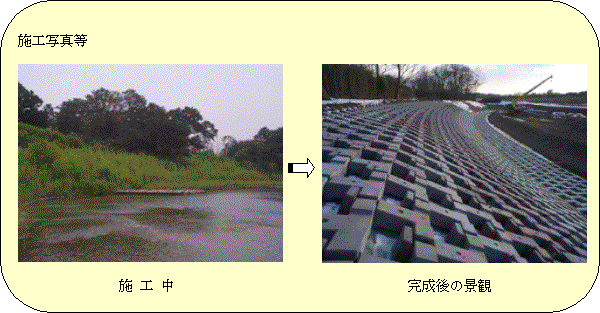

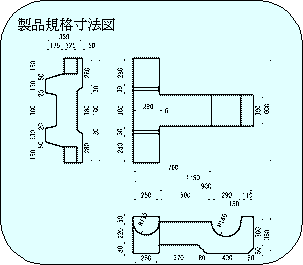

◆ 形状諸元

諸元項目
原型値

ブロック重量

　

(kg)

280

ブロック寸法

　

(m)

1.150×1.000×0.350

ブロック平均高

ho

(m)

0.158

揚力作用面積

Ab

(m2)

0.520

抗力作用面積

Ad

(m2)

0.300

横揚力作用面積

Abx

(m2)

0.520

◆ 水理特性

○単体ブロックの抗力・揚力・横揚力係数
測定項目
特性値

揚力係数

CLs

　

0.30

抗力係数

CDs

　

1.47

横揚力係数

CLXs

　

0.09(右方向)

○群体ブロックの抗力・揚力・横揚力係数
測定項目
特性値

揚力係数

CLg

　

0.02

抗力係数

CDg

　

0.07

横揚力係数

CLXg

　

0.01(右方向)

○群体上流端ブロックの抗力・揚力・回転半径
測定項目
特性値

揚力係数

CLm

　

0.22

抗力係数

CDm

　

1.06

揚力に対する回転半径

LL

(m)

0.217

抗力に対する回転半径

LD

(m)

0.602

○群体ブロックの相当粗度
測定項目
特性値

相当粗度

KS

(m)

0.483

※留意点

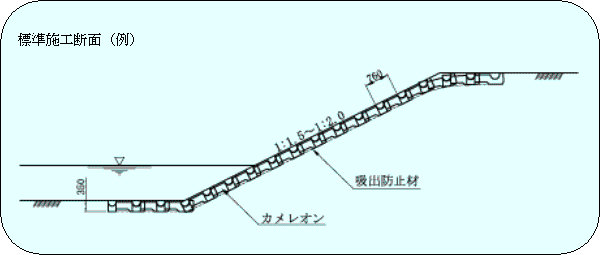

※ブロック設置図

実験条件
　連結無し、覆土無し、客土無し

問い合わせ先

水工技研株式会社　技術部

福岡県福岡市博多区博多駅東2-6-28　ﾕﾅｲﾄ博多ﾋﾞﾙ203 TEL 092(472)2734 FAX 092(472)1387

http://www.suikougiken.co.jp/

〈E-mail〉　info@suikougiken.co.jp
