根固めブロック

製品名　　

コーケンブロック（Ｂ方向・横方向）

　

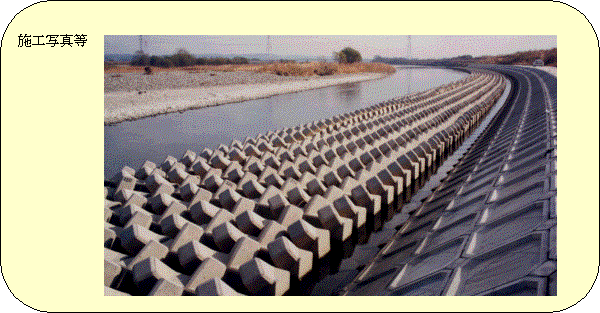

用途・特徴

河川の護岸工、護床工および根固工に使用するコンクリートブロックです。
流れに対して安定性が高く、減勢効果が大きく工事費が割安です。
ブロックの規格は、0.5ｔ〜120.0ｔの60種類があります。

　

護性証第0092-2号

◆ 形状諸元

諸元項目
原型値

ブロック重量

　

(kg)

3701

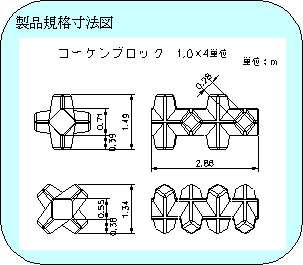

ブロック寸法

　

(m)

2.860×1.340×1.340

ブロック平均高

ho

(m)

0.652

揚力作用面積

Ab

(m2)

2.980

抗力作用面積

Ad

(m2)

2.980

横揚力作用面積

Abx

(m2)

2.980

◆ 水理特性

○単体ブロックの抗力・揚力・横揚力係数

測定項目
特性値

揚力係数

CLs

　

0.17

抗力係数

CDs

　

0.93

横揚力係数

CLXs

　

0.02(左方向)

○群体ブロックの抗力・揚力・横揚力係数

測定項目
特性値

揚力係数

CLg

　

0.02

抗力係数

CDg

　

0.03

横揚力係数

CLXg

　

0.00

○群体上流端ブロックの抗力・揚力・回転半径

測定項目
特性値

揚力係数

CLm

　

0.47

抗力係数

CDm

　

1.03

揚力に対する回転半径

LL

(m)

0.661

抗力に対する回転半径

LD

(m)

1.450

○群体ブロックの相当粗度

測定項目
特性値

相当粗度

KS

(m)

9.025

※留意点

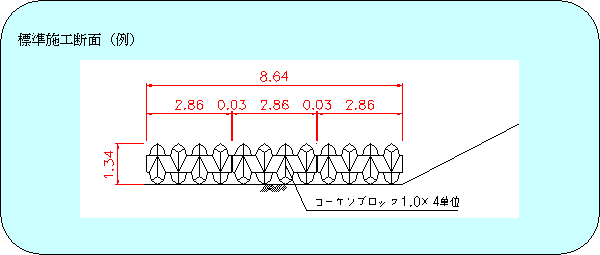

※ブロック設置図

実験条件
　かみ合わせ効果無し

※群体ブロック・横揚力係数の数値が誤っていましたので、お詫びのうえ、訂正いたしました。

（平成17年3月）
