ログブロック

根固めブロック

製品名　　
ログブロック

　

用途・特徴

災害復旧・河川・ダム・遊水池などに使用する根固・護床ブロックです。
間伐材と布製型枠のなかにコンクリートを打設する工法より、施工性が向上し鋼製型枠を必要としません。
製品据付場所にて製造ができるため大幅な工期短縮が可能となります。
高い耐流速性能を有しております。

　

護性証第0091号

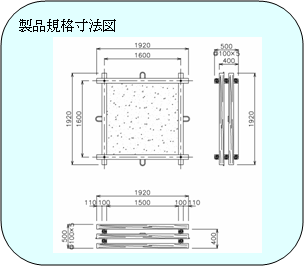

◆ 形状諸元

諸元項目

原型値

ブロック質量

　

(kg)

2070

ブロック寸法

　

(m)

1.920×1.920×0.500

ブロック平均高

h_o

(m)

0.279

揚力作用面積

A_b

(m²)

2.978

抗力作用面積

A_d

(m²)

0.744

横揚力作用面積

A_bx

(m²)

2.978

◆ 水理特性

○単体ブロックの抗力・揚力・横揚力係数

測定項目

特性値

揚力係数

C_Ls

　

0.31

抗力係数

C_Ds

　

0.93

横揚力係数

C_LXs

　

0.01（左方向）

○群体ブロックの抗力・揚力・横揚力係数

測定項目

特性値

揚力係数

C_Lg

　

0.03

抗力係数

C_Dg

　

0.09

横揚力係数

C_LXg

　

0.00

○群体上流端ブロックの抗力・揚力・回転半径

測定項目

特性値

揚力係数

C_Lm

　

0.35

抗力係数

C_Dm

　

1.20

揚力に対する回転半径

L_L

(m)

1.318

抗力に対する回転半径

L_D

(m)

1.130

○群体ブロックの相当粗度

測定項目

特性値

相当粗度

KS

(m)

0.062

※留意点

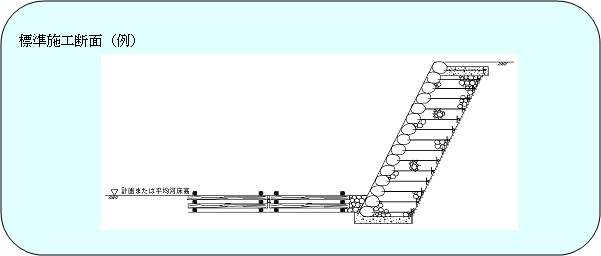

※ブロック設置図

問い合わせ先

環境工学株式会社　技術開発部技術課

東京都立川市曙町2丁目10番1号　ふどうやビル6Ｆ

http://www.kankyo-kogaku.co.jp 〈E-mail〉　gijyutu@kankyo-kogaku.co.jp
