根固めブロック

製品名　　

3連ブロック

　

用途・特徴

河川・水路等の根固工、護床工、水制工として使用する根固ブロックです。
かみ合わせが極めてよく屈撓性に富むため、洗掘地盤とのなじみが優れた安定性の高いブロックです。また、乱積においては空隙率が大きいため経済性に優れています。製品規格は、1・2・3・4・5・6・8・12t型があります。

　

護性証第0089号

◆ 形状諸元

諸元項目
原型値

ブロック重量

　

(kg)

2040

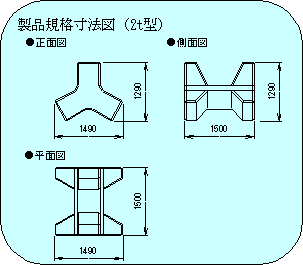

ブロック寸法

　

(m)

1.500×1.490×1.290

ブロック平均高

ho

(m)

0.498

揚力作用面積

Ab

(m2)

1.550

抗力作用面積

Ad

(m2)

1.370

横揚力作用面積

Abx

(m2)

1.550

◆ 水理特性

○単体ブロックの抗力・揚力・横揚力係数

測定項目
特性値

揚力係数

CLs

　

0.25

抗力係数

CDs

　

0.63

横揚力係数

CLXs

　

0.01(右方向)

○群体ブロックの抗力・揚力・横揚力係数

測定項目
特性値

揚力係数

CLg

　

0.03

抗力係数

CDg

　

0.03

横揚力係数

CLXg

　

0.00

○群体上流端ブロックの抗力・揚力・回転半径

測定項目
特性値

揚力係数

CLm

　

0.56

抗力係数

CDm

　

1.18

揚力に対する回転半径

LL

(m)

0.296

抗力に対する回転半径

LD

(m)

0.548

○群体ブロックの相当粗度

測定項目
特性値

相当粗度

KS

(m)

4.830

※留意点

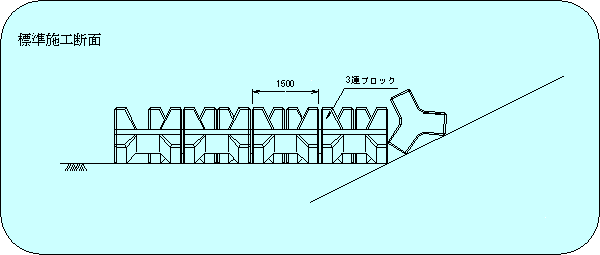

※ブロック設置図

実験条件
※効力作用面積 Ad (m2) の数値が誤っていましたので、お詫びの上、修正致しました。
　　　　　　　　　　　　　　　　　　　（平成16年9月）

問い合わせ先

日建工学株式会社　総合技術研究所

新宿区西新宿6-10-1　日土地西新宿ビル17F

http://www.nikken-kogaku.co.jp/

〈E-mail〉　giken@nikken-kogaku.co.jp
