根固めブロック

製品名　　
エックスブロック　厚型

　

用途・特徴

河川の根固工・護床工用のブロックで、エックスブロックの平面形状を変えず、厚くしています。平面形が同じでブロック高さが高いので、敷設面積当りの質量が大きく、急流河川等の外力の大きい個所への使用に適しています。規格は1ｔ型から5ｔ型まであります。

　

護性証第0085号

◆ 形状諸元

諸元項目
原型値

ブロック重量

　

(kg)

986

ブロック寸法

　

(m)

1.000×1.000×0.600

ブロック平均高

ho

(m)

0.429

揚力作用面積

Ab

(m2)

0.826

抗力作用面積

Ad

(m2)

0.557

横揚力作用面積

Abx

(m2)

0.826

◆ 水理特性

○単体ブロックの抗力・揚力・横揚力係数
測定項目
特性値

揚力係数

CLs

　

0.07

抗力係数

CDs

　

0.69

横揚力係数

CLXs

　

0.00

○群体ブロックの抗力・揚力・横揚力係数
測定項目
特性値

揚力係数

CLg

　

0.02

抗力係数

CDg

　

0.04

横揚力係数

CLXg

　

0.00

○群体上流端ブロックの抗力・揚力・回転半径
測定項目
特性値

揚力係数

CLm

　

0.50

抗力係数

CDm

　

1.55

揚力に対する回転半径

LL

(m)

0.255

抗力に対する回転半径

LD

(m)

0.528

○群体ブロックの相当粗度
測定項目
特性値

相当粗度

KS

(m)

0.741

※留意点

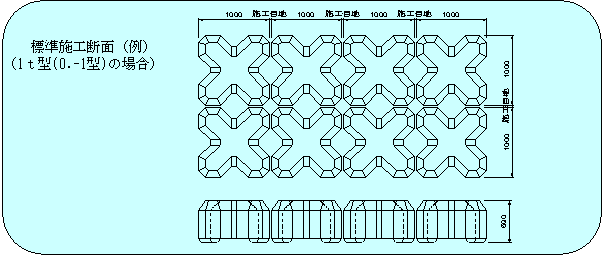

※ブロック設置図

実験条件
　連結無し、覆土無し

問い合わせ先

株式会社不動テトラ　ブロック環境事業本部　技術部

東京都中央区日本橋小網町7-2 TEL 03（5644）8585 FAX 03（5644）8587

http://www.fudotetra.co.jp/

〈E-mail〉　block_info@fudotetra.co.jp
