エックスブロック　突起型

根固めブロック

製品名　　
エックスブロック　突起型

　

用途・特徴

河川の根固工・護床工用のブロックで、エックスブロックに突起を設け、粗度係数を高くしています。また、多層積で使用する場合突起部でかみ合い、安定性を向上させています。規格は0.5ｔ型から8ｔ型まであります。

　

護性証第0084号

◆ 形状諸元

諸元項目

原型値

ブロック重量

　

(kg)

1177

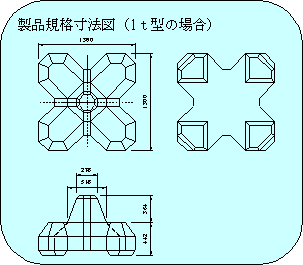

ブロック寸法

　

(m)

1.300×1.300×0.806

ブロック平均高

ho

(m)

0.303

揚力作用面積

Ab

(m²)

1.397

抗力作用面積

Ad

(m²)

0.641

横揚力作用面積

Abx

(m²)

1.397

◆ 水理特性

○単体ブロックの抗力・揚力・横揚力係数

測定項目

特性値

揚力係数

CLs

　

0.05

抗力係数

CDs

　

0.58

横揚力係数

CLXs

　

0.01(左方向)

○群体ブロックの抗力・揚力・横揚力係数

測定項目

特性値

揚力係数

CLg

　

0.02

抗力係数

CDg

　

0.06

横揚力係数

CLXg

　

0.00

○群体上流端ブロックの抗力・揚力・回転半径

測定項目

特性値

揚力係数

CLm

　

0.23

抗力係数

CDm

　

0.92

揚力に対する回転半径

LL

(m)

0.294

抗力に対する回転半径

LD

(m)

0.532

○群体ブロックの相当粗度

測定項目

特性値

相当粗度

KS

(m)

1.943

※留意点

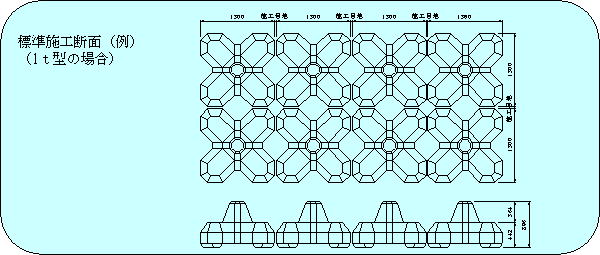

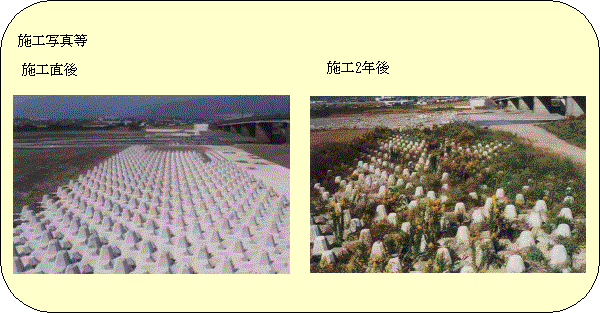

※ブロック設置図

実験条件
　連結無し、覆土無し

※　単体ブロック・抗力係数の数値が誤っていましたので、お詫びのうえ、修正いたしました。

（平成22年2月）

問い合わせ先

株式会社不動テトラ　ブロック環境事業本部　技術部

東京都中央区日本橋小網町7-2 TEL 03（5644）8585 FAX 03（5644）8587

http://www.fudotetra.co.jp/

〈E-mail〉　block_info@fudotetra.co.jp
