セッカブロック　Ａ形

根固めブロック

製品名　　
セッカブロック　Ａ形

　

用途・特徴

河川の護岸工、護床工および根固工に使用するコンクリートブロックです。　
ブロックの規格は、0.5ｔ～16.0ｔの11種類があります。
ブロック上面に植石埋め込み等の加工が可能です。

　

護性証第0080号

◆ 形状諸元

諸元項目

原型値

ブロック重量

　

(kg)

4019

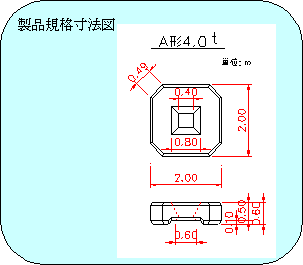

ブロック寸法

　

(m)

2.000×2.000×0.600

ブロック平均高

ho

(m)

0.437

揚力作用面積

Ab

(m²)

3.600

抗力作用面積

Ad

(m²)

1.100

横揚力作用面積

Abx

(m²)

3.600

◆ 水理特性

○単体ブロックの抗力・揚力・横揚力係数

測定項目

特性値

揚力係数

CLs

　

0.15

抗力係数

CDs

　

0.62

横揚力係数

CLXs

　

0.01（左方向）

○群体ブロックの抗力・揚力・横揚力係数

測定項目

特性値

揚力係数

CLg

　

0.03

抗力係数

CDg

　

0.08

横揚力係数

CLXg

　

0.00

○群体上流端ブロックの抗力・揚力・回転半径

測定項目

特性値

揚力係数

CLm

　

0.16

抗力係数

CDm

　

0.61

揚力に対する回転半径

LL

(m)

1.037

抗力に対する回転半径

LD

(m)

1.239

○群体ブロックの相当粗度

測定項目

特性値

相当粗度

KS

(m)

0.130

※留意点

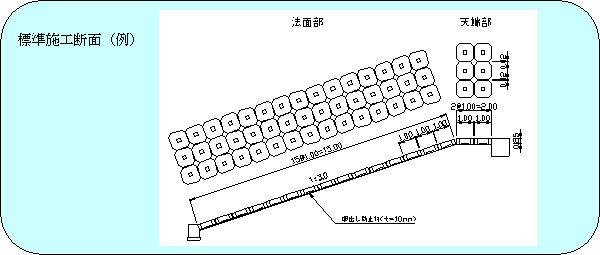

※ブロック設置図

実験条件
　覆土無し、客土無し、連結無し

※　群体ブロック・抗力係数の数値が誤っていましたので、お詫びのうえ、修正いたしました。

（平成17年3月）
