張りブロック

製品名　　

SKストーンリンクIII型

　

用途・特徴

間隔を開け連接されたブロック間に覆土する、覆土型連接ブロックです。植物の根が活着しやすい粗めのポーラス基層部と、保水機能を持った細粒度ポーラス模様部で構成された二層構造です。

　

護性証第0076号

◆ 形状諸元

諸元項目
原型値

ブロック重量

　

(kg)

365

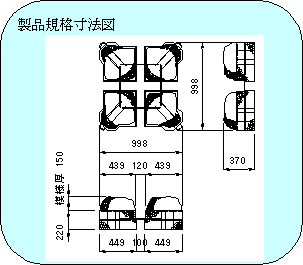

ブロック寸法

　

(m)

0.998×0.998×0.370

ブロック平均高

ho

(m)

0.209

揚力作用面積

Ab

(m2)

0.697

抗力作用面積

Ad

(m2)

0.299

横揚力作用面積

Abx

(m2)

0.697

◆ 水理特性

○単体ブロックの抗力・揚力・横揚力係数

測定項目
特性値

揚力係数

CLs

　

0.24

抗力係数

CDs

　

0.85

横揚力係数

CLXs

　

0.00

○群体ブロックの抗力・揚力・横揚力係数

測定項目
特性値

揚力係数

CLg

　

0.04

抗力係数

CDg

　

0.09

横揚力係数

CLXg

　

0.00

○群体上流端ブロックの抗力・揚力・回転半径

測定項目
特性値

揚力係数

CLm

　

0.28

抗力係数

CDm

　

1.27

揚力に対する回転半径

LL

(m)

0.347

抗力に対する回転半径

LD

(m)

0.681

○群体ブロックの相当粗度

測定項目
特性値

相当粗度

KS

(m)

0.589

※留意点

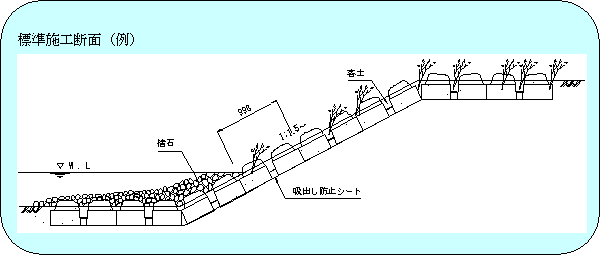

※ブロック設置図

実験条件
　覆土無し、客土無し、連結無し

※　ブロック名が誤って掲載されていたため、お詫びのうえ、訂正させていただきました。

（平成17年3月）

問い合わせ先

新興工材株式会社

仙台市宮城野区出花１丁目15番3号 TEL 022(258)9517 FAX 022(258)9566

〈E-mail〉　honsya.gyomu@i-shinko-k.co.jp
