ソルコマット

ブロックマット

製品名　　
ソルコマット

　

用途・特徴

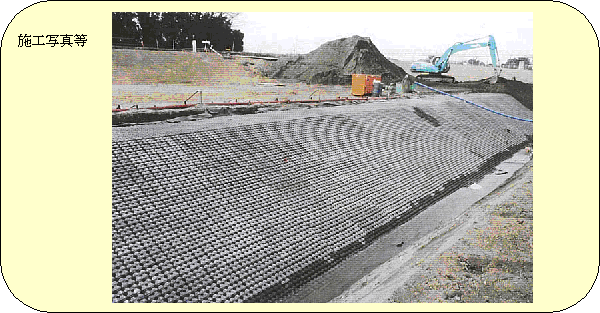

ソルコマットは、一般にはブロックマットと呼ばれる土壌保護・浸食防止材です。独特の形状をしたコンクリートブロックを高強度で耐久性の高い合成繊維製のフィルタークロスの上に多数接着固定した工場製品です。現場ではクレーン等の重機を用いて整形された法面の上に直接敷設できます。

　

護性証第0075号

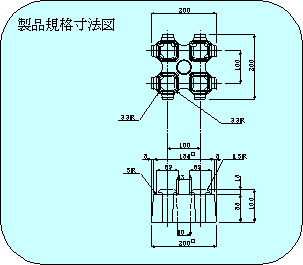

◆ 形状諸元

諸元項目

原型値

ブロック重量

　

(kg)

ブロック寸法

　

(m)

0.200×0.200×0.100

ブロック平均高

ho

(m)

0.054

揚力作用面積

Ab

(m²)

0.029

抗力作用面積

Ad

(m²)

0.018

横揚力作用面積

Abx

(m²)

0.029

◆ 水理特性

○単体ブロックの抗力・揚力・横揚力係数

測定項目

特性値

揚力係数

CLs

　

0.27

抗力係数

CDs

　

0.86

横揚力係数

CLXs

　

0.01(左方向)

○群体ブロックの抗力・揚力・横揚力係数

測定項目

特性値

揚力係数

CLg

　

0.04

抗力係数

CDg

　

0.05

横揚力係数

CLXg

　

0.00

○群体上流端ブロックの抗力・揚力・回転半径

測定項目

特性値

揚力係数

CLm

　

0.36

抗力係数

CDm

　

1.54

揚力に対する回転半径

LL

(m)

0.055

抗力に対する回転半径

LD

(m)

0.144

○群体ブロックの相当粗度

測定項目

特性値

相当粗度

KS

(m)

0.157

※留意点

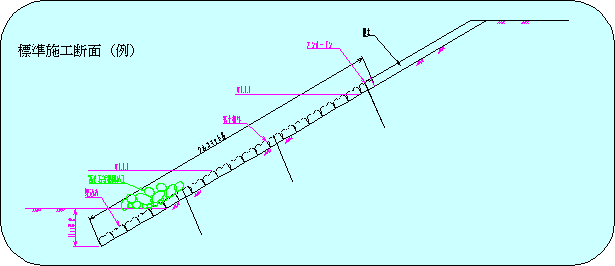

※ブロック設置図

実験条件
　覆土無し、客土無し、シートへの固定無し

※　群体ブロック・抗力係数の数値が誤っていたため、お詫びのうえ、修正いたしました。

（平成17年3月）

問い合わせ先

旭化成アドバンス株式会社　環境資材事業部

東京都港区新橋6丁目17番21号　住友不動産御成門駅前ビル８F
　TEL:03-5404-5612（代）　　FAX:03-5404-5614

http://www.asahi-kasei.co.jp/agt/

〈E-mail〉　asahi-kasei_oeg-hcet@om.asahi-kasei.co.jp
