ブロックマット

製品名　　
J・B・M（ジャンボ・ブロック・マット）擬石タイプ

　

用途・特徴

600×300×200mmのブロックをワイヤーにて連結してある護岸法面用大型ブロックマットです。1：1.5より緩やかな勾配に適用します。

　

護性証第0074号

◆ 形状諸元

諸元項目
原型値

ブロック重量

　

(kg)

66.78

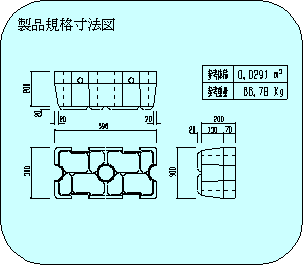

ブロック寸法

　

(m)

0.300×0.600×0.220

ブロック平均高

ho

(m)

0.162

揚力作用面積

Ab

(m2)

0.164

抗力作用面積

Ad

(m2)

0.066

横揚力作用面積

Abx

(m2)

0.164

◆ 水理特性

○単体ブロックの抗力・揚力・横揚力係数
測定項目
特性値

揚力係数

CLs

　

0.18

抗力係数

CDs

　

0.59

横揚力係数

CLXs

　

0.01(左方向)

○群体ブロックの抗力・揚力・横揚力係数
測定項目
特性値

揚力係数

CLg

　

0.03

抗力係数

CDg

　

0.09

横揚力係数

CLXg

　

0.01(左方向)

○群体上流端ブロックの抗力・揚力・回転半径
測定項目
特性値

揚力係数

CLm

　

0.39

抗力係数

CDm

　

0.84

揚力に対する回転半径

LL

(m)

0.256

抗力に対する回転半径

LD

(m)

0.223

○群体ブロックの相当粗度
測定項目
特性値

相当粗度

KS

(m)

0.069

※留意点

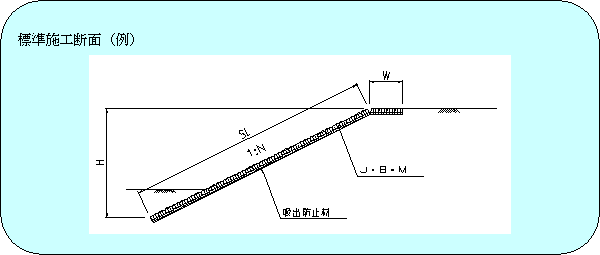

※ブロック設置図

実験条件
　特になし。

問い合わせ先

揖斐川工業株式会社　アイケイコンクリート

岐阜県大垣市万石2丁目31番地　TEL：(0584)81-6177　FAX：(0584)74-8155

http://www.ik-con.com/

〈E-mail〉　info@ik-con.com
