張りブロック

製品名　　
アコール　Ｈ-２８０

　

用途・特徴

表面に大型の擬石模様を持った護岸法面用連結ブロックです。1：1.5より緩やかな勾配に適用します。
ポーラスコンクリートと普通コンクリートの2タイプがあります。

　

護性証第0073号

◆ 形状諸元

諸元項目
原型値

ブロック重量

　

(kg)

386

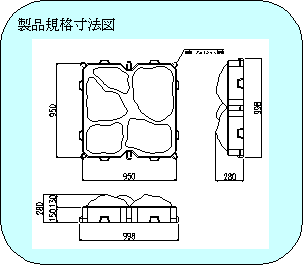

ブロック寸法

　

(m)

0.950×0.950×0.280

ブロック平均高

ho

(m)

0.193

揚力作用面積

Ab

(m2)

1.000

抗力作用面積

Ad

(m2)

0.220

横揚力作用面積

Abx

(m2)

1.000

◆ 水理特性

○単体ブロックの抗力・揚力・横揚力係数
測定項目
特性値

揚力係数

CLs

　

0.17

抗力係数

CDs

　

0.56

横揚力係数

CLXs

　

0.03(左方向)

○群体ブロックの抗力・揚力・横揚力係数
測定項目
特性値

揚力係数

CLg

　

0.06

抗力係数

CDg

　

0.13

横揚力係数

CLXg

　

0.00

○群体上流端ブロックの抗力・揚力・回転半径
測定項目
特性値

揚力係数

CLm

　

0.16

抗力係数

CDm

　

0.62

揚力に対する回転半径

LL

(m)

0.355

抗力に対する回転半径

LD

(m)

0.290

○群体ブロックの相当粗度
測定項目
特性値

相当粗度

KS

(m)

0.435

※留意点

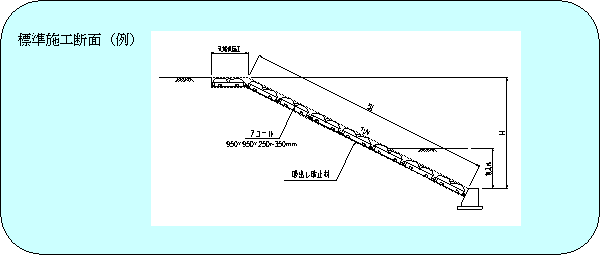

※ブロック設置図

実験条件
　特になし。

問い合わせ先

揖斐川工業株式会社　アイケイコンクリート

岐阜県大垣市万石2丁目31番地　TEL：(0584)81-6177　FAX：(0584)74-8155

http://www.ik-con.com/

〈E-mail〉　info@ik-con.com
