根固めブロック

製品名　　
メガロック（２ｔ型）

　

用途・特徴

河川の根固工や床固工に使用する被覆ブロックです。
現場条件に応じて0.5〜20t型より選定できます。
脚の凸凹と胴部の傾斜面によって、流れの経路を分散させます。

　

護性証第0069号

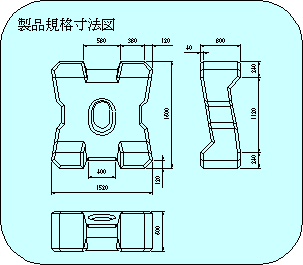

◆ 形状諸元

諸元項目
原型値

ブロック重量

　

(kg)

2056

ブロック寸法

　

(m)

1.520×1.600×0.600

ブロック平均高

ho

(m)

0.368

揚力作用面積

Ab

(m2)

2.003

抗力作用面積

Ad

(m2)

0.897

横揚力作用面積

Abx

(m2)

2.003

◆ 水理特性

○単体ブロックの抗力・揚力・横揚力係数
測定項目
特性値

揚力係数

CLs

　

0.13

抗力係数

CDs

　

0.71

横揚力係数

CLXs

　

0.02(右方向)

○群体ブロックの抗力・揚力・横揚力係数
測定項目
特性値

揚力係数

CLg

　

0.02

抗力係数

CDg

　

0.07

横揚力係数

CLXg

　

0.00

○群体上流端ブロックの抗力・揚力・回転半径
測定項目
特性値

揚力係数

CLm

　

0.38

抗力係数

CDm

　

1.18

揚力に対する回転半径

LL

(m)

0.511

抗力に対する回転半径

LD

(m)

0.718

○群体ブロックの相当粗度
測定項目
特性値

相当粗度

KS

(m)

1.816

※留意点

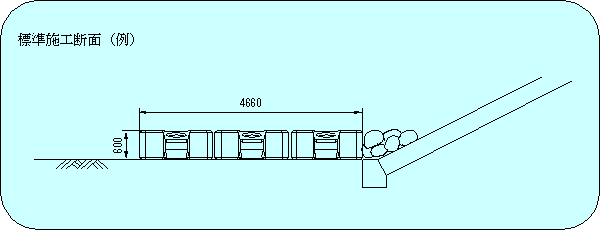

※ブロック設置図

実験条件
　　連結無し、覆土無し
