グラロック（基本型）

張りブロック

製品名　　
グラロック（基本型）

　

用途・特徴

災害復旧・河川・ダム・遊水池などの護岸に使用する自然再生型ブロックです。

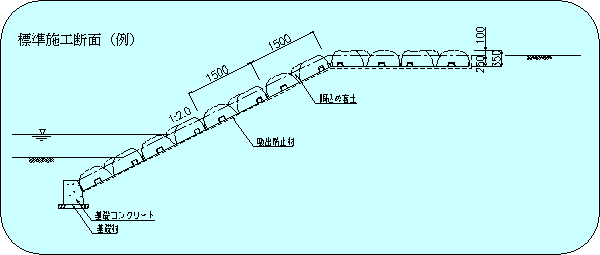

法面の勾配が1：1.5より緩い護岸に使用します。
ブロック空隙部に客土、あるいは砂利等の間詰により植物の繁茂を助けます。
繁茂した草木がブロック面を覆いかくします。

　

護性証第0068号

◆ 形状諸元

諸元項目

原型値

ブロック重量

　

(kg)

895

ブロック寸法

　

(m)

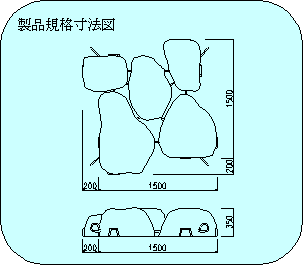

1.700×1.700×0.350

ブロック平均高

ho

(m)

0.173

揚力作用面積

Ab

(m²)

1.903

抗力作用面積

Ad

(m²)

0.440

横揚力作用面積

Abx

(m²)

1.903

◆ 水理特性

○単体ブロックの抗力・揚力・横揚力係数

測定項目

特性値

揚力係数

CLs

　

0.24

抗力係数

CDs

　

0.47

横揚力係数

CLXs

　

0.02(右方向)

○群体ブロックの抗力・揚力・横揚力係数

測定項目

特性値

揚力係数

CLg

　

0.10

抗力係数

CDg

　

0.15

横揚力係数

CLXg

　

0.00

○群体上流端ブロックの抗力・揚力・回転半径

測定項目

特性値

揚力係数

CLm

　

0.28

抗力係数

CDm

　

0.58

揚力に対する回転半径

LL

(m)

0.906

抗力に対する回転半径

LD

(m)

0.425

○群体ブロックの相当粗度

測定項目

特性値

相当粗度

KS

(m)

1.012

※留意点

※ブロック設置図

実験条件
　客土無し、覆土無し、連結無し

問い合わせ先

共和コンクリート工業株式会社　技術部

東京都文京区小日向4-6-19　共立会館　9階 TEL 03(3947)6937 FAX 03(3946)7370

http://www.kyowa-concrete.co.jp/

〈E-mail〉　kyowa@kyowa-concrete.co.jp
