ソルベール

積みブロック

製品名　　
ソルベール

　

用途・特徴

護岸工、法覆工（１：１．０より急な勾配）
中詰部が創る多孔質の空間は、河岸の生態系の連続性を確保します。
水中の中詰部は魚類の生息空間となります。
前面にも背面にも空隙があり、水環境を妨げない構造となっています。

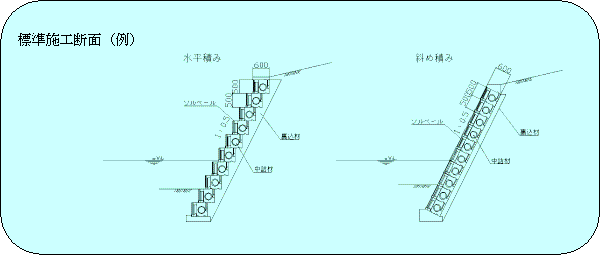

水平積み（1:0.5）と斜め積みが選択できます。

　

護性証第0067号

◆ 形状諸元

諸元項目

原型値

ブロック重量

　

(kg)

232

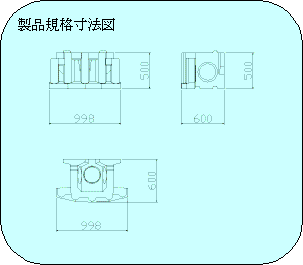

ブロック寸法

　

(m)

0.500×1.000×0.600

ブロック平均高

ho

(m)

0.223

揚力作用面積

Ab

(m²)

0.452

抗力作用面積

Ad

(m²)

0.254

横揚力作用面積

Abx

(m²)

0.452

◆ 水理特性

○単体ブロックの抗力・揚力・横揚力係数

測定項目

特性値

揚力係数

CLs

　

0.12

抗力係数

CDs

　

1.04

横揚力係数

CLXs

　

0.04(右方向)

○群体ブロックの抗力・揚力・横揚力係数

測定項目

特性値

揚力係数

CLg

　

0.01

抗力係数

CDg

　

0.04

横揚力係数

CLXg

　

0.00

○群体上流端ブロックの抗力・揚力・回転半径

測定項目

特性値

揚力係数

CLm

　

0.25

抗力係数

CDm

　

1.37

揚力に対する回転半径

LL

(m)

0.237

抗力に対する回転半径

LD

(m)

0.737

○群体ブロックの相当粗度

測定項目

特性値

相当粗度

KS

(m)

1.738

※留意点

※ブロック設置図

実験条件
　客土無し
