積みブロック

製品名　　
エコグリーン50型A形

　

用途・特徴

災害復旧・河川・ダム・遊水池などの護岸に使用するブロックです。
法面の勾配が1：0.5より緩い護岸に使用します。
ブロックとブロック本体に充填された栗石や砕石で空隙が形成され,草木の繁茂や虫たちの生活の場を提供します。
土圧に対しては控長35cmの練積みブロックと同等の安定性を有します。

　

護性証第0059号

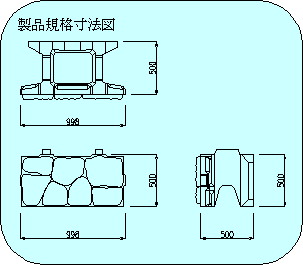

◆ 形状諸元

諸元項目
原型値

ブロック重量

　

(kg)

242

ブロック寸法

　

(m)

0.550×0.998×0.550

ブロック平均高

ho

(m)

0.344

揚力作用面積

Ab

(m2)

0.477

抗力作用面積

Ad

(m2)

0.245

横揚力作用面積

Abx

(m2)

0.477

◆ 水理特性

○単体ブロックの抗力・揚力・横揚力係数
測定項目
特性値

揚力係数

CLs

　

0.16

抗力係数

CDs

　

0.86

横揚力係数

CLXs

　

0.06(左方向)

○群体ブロックの抗力・揚力・横揚力係数
測定項目
特性値

揚力係数

CLg

　

0.04

抗力係数

CDg

　

0.06

横揚力係数

CLXg

　

0.00

○群体上流端ブロックの抗力・揚力・回転半径
測定項目
特性値

揚力係数

CLm

　

0.88

抗力係数

CDm

　

1.53

揚力に対する回転半径

LL

(m)

0.480

抗力に対する回転半径

LD

(m)

0.426

○群体ブロックの相当粗度
測定項目
特性値

相当粗度

KS

(m)

0.200

※留意点

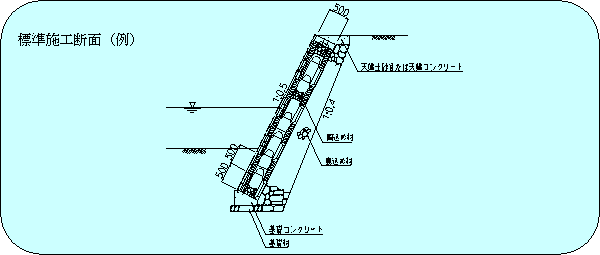

※ブロック設置図

実験条件
　客土無し

問い合わせ先

共和コンクリート工業株式会社　技術部

東京都文京区小日向4-6-19　共立会館　9階 TEL 03(3947)6937 FAX 03(3946)7370

http://www.kyowa-concrete.co.jp/

〈E-mail〉　kyowa@kyowa-concrete.co.jp
