積みブロック

製品名　　
エコテラス標準型A形

　

用途・特徴

災害復旧・河川・ダム・遊水池などの護岸に使用するブロックです。
水平積みのブロックで、法面の勾配1：0.5の護岸に使用します。
中詰部に土砂や礫を充填し,植物や水生昆虫に生息の場を提供します。
水面下においては凹凸のブロック形状によって多様な水際となり、集魚効果が期待できます。

　

護性証第0058号

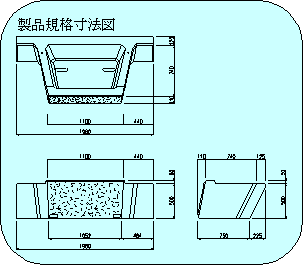

◆ 形状諸元

諸元項目
原型値

ブロック重量

　

(kg)

816

ブロック寸法

　

(m)

0.950×1.980×0.818

ブロック平均高

ho

(m)

0.318

揚力作用面積

Ab

(m2)

1.107

抗力作用面積

Ad

(m2)

0.424

横揚力作用面積

Abx

(m2)

1.107

◆ 水理特性

○単体ブロックの抗力・揚力・横揚力係数
測定項目
特性値

揚力係数

CLs

　

0.09

抗力係数

CDs

　

0.67

横揚力係数

CLXs

　

0.04(左方向)

○群体ブロックの抗力・揚力・横揚力係数
測定項目
特性値

揚力係数

CLg

　

0.17

抗力係数

CDg

　

0.32

横揚力係数

CLXg

　

0.10(右方向)

○群体上流端ブロックの抗力・揚力・回転半径
測定項目
特性値

揚力係数

CLm

　

0.39

抗力係数

CDm

　

1.37

揚力に対する回転半径

LL

(m)

0.464

抗力に対する回転半径

LD

(m)

0.622

○群体ブロックの相当粗度
測定項目
特性値

相当粗度

KS

(m)

0.222

※留意点

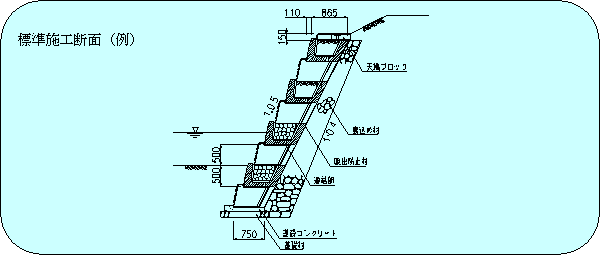

※ブロック設置図

実験条件
　客土無し

問い合わせ先

共和コンクリート工業株式会社　技術部

東京都文京区小日向4-6-19　共立会館　9階 TEL 03(3947)6937 FAX 03(3946)7370

http://www.kyowa-concrete.co.jp/

〈E-mail〉　kyowa@kyowa-concrete.co.jp
