根固めブロック

製品名　　
メタクロス標準型0.5ｔ型

　

用途・特徴

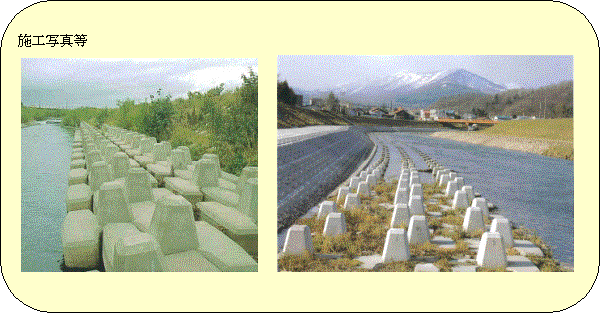

根固め工・護床工・水叩工・水制工・導流堤工・法面被覆工・防砂堤工・床固め工等河川工事、海岸工事等に使用します。
組み合わせ配列したブロックは一体となり、波力、流水に対して堅固な強さを発揮します。
局部洗掘や地盤の不等沈下に対応して屈撓し、安定します。

　

護性証第0057号

◆ 形状諸元

諸元項目
原型値

ブロック重量

　

(kg)

494

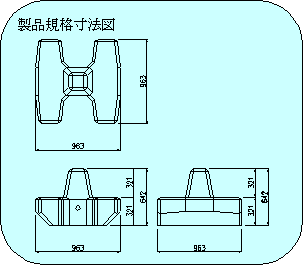

ブロック寸法

　

(m)

0.963×0.963×0.642

ブロック平均高

ho

(m)

0.215

揚力作用面積

Ab

(m2)

0.684

抗力作用面積

Ad

(m2)

0.363

横揚力作用面積

Abx

(m2)

0.684

◆ 水理特性

○単体ブロックの抗力・揚力・横揚力係数
測定項目
特性値

揚力係数

CLs

　

0.05

抗力係数

CDs

　

0.59

横揚力係数

CLXs

　

0.01(右方向)

○群体ブロックの抗力・揚力・横揚力係数
測定項目
特性値

揚力係数

CLg

　

0.02

抗力係数

CDg

　

0.07

横揚力係数

CLXg

　

0.00

○群体上流端ブロックの抗力・揚力・回転半径
測定項目
特性値

揚力係数

CLm

　

0.12

抗力係数

CDm

　

0.79

揚力に対する回転半径

LL

(m)

0.222

抗力に対する回転半径

LD

(m)

0.764

○群体ブロックの相当粗度
測定項目
特性値

相当粗度

KS

(m)

1.909

※留意点

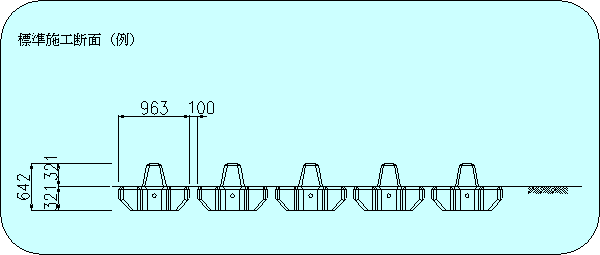

※ブロック設置図

実験条件
　客土無し

問い合わせ先

共和コンクリート工業株式会社　技術部

東京都文京区小日向4-6-19　共立会館　9階 TEL 03(3947)6937 FAX 03(3946)7370

http://www.kyowa-concrete.co.jp/

〈E-mail〉　kyowa@kyowa-concrete.co.jp
