積みブロック

製品名　　
連結積みブロック　ふる里 35型Ａ形

　

用途・特徴

河川・水路等の護岸工の他、土留擁壁に使用する連結空積用ブロックです。
法面の勾配が1：0.3〜1：1.0の法面に使用します。
連結鉄筋・上下ブロックの噛合せにより外力に対して安定します。

　

護性証第0056号

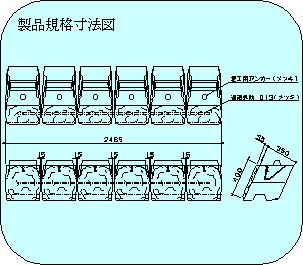

◆ 形状諸元

諸元項目
原型値

ブロック重量

　

(kg)

690

ブロック寸法

　

(m)

0.400×2.485×0.385

ブロック平均高

ho

(m)

0.321

揚力作用面積

Ab

(m2)

0.936

抗力作用面積

Ad

(m2)

0.157

横揚力作用面積

Abx

(m2)

0.936

◆ 水理特性

○単体ブロックの抗力・揚力・横揚力係数
測定項目
特性値

揚力係数

CLs

　

0.07

抗力係数

CDs

　

0.87

横揚力係数

CLXs

　

0.00

○群体ブロックの抗力・揚力・横揚力係数
測定項目
特性値

揚力係数

CLg

　

0.05

抗力係数

CDg

　

0.16

横揚力係数

CLXg

　

0.00

○群体上流端ブロックの抗力・揚力・回転半径
測定項目
特性値

揚力係数

CLm

　

0.37

抗力係数

CDm

　

2.07

揚力に対する回転半径

LL

(m)

1.037

抗力に対する回転半径

LD

(m)

0.967

○群体ブロックの相当粗度
測定項目
特性値

相当粗度

KS

(m)

0.843

※留意点

実験条件
　客土無し、連結無し
