ブロックマット

製品名　　
防研バンク　Ｔ−１０型

　

用途・特徴

多自然型やアーマーレビー工法等に適応させる空張り式ブロックです。

　

護性証第0055号

◆ 形状諸元

諸元項目
原型値

ブロック重量

　

(kg)

42.3

ブロック寸法

　

(m)

0.314×0.450×0.212

ブロック平均高

ho

(m)

0.118

揚力作用面積

Ab

(m2)

0.156

抗力作用面積

Ad

(m2)

0.044

横揚力作用面積

Abx

(m2)

0.156

◆ 水理特性

○単体ブロックの抗力・揚力・横揚力係数
測定項目
特性値

揚力係数

CLs

　

0.06

抗力係数

CDs

　

0.44

横揚力係数

CLXs

　

0.00

○群体ブロックの抗力・揚力・横揚力係数
測定項目
特性値

揚力係数

CLg

　

0.03

抗力係数

CDg

　

0.09

横揚力係数

CLXg

　

0.00

○群体上流端ブロックの抗力・揚力・回転半径
測定項目
特性値

揚力係数

CLm

　

0.26

抗力係数

CDm

　

0.66

揚力に対する回転半径

LL

(m)

0.206

抗力に対する回転半径

LD

(m)

0.146

○群体ブロックの相当粗度
測定項目
特性値

相当粗度

KS

(m)

0.121

※留意点

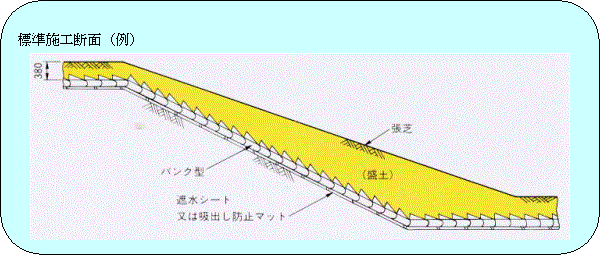

※ブロック設置図

実験条件
特になし。

問い合わせ先

中央防災技研株式会社

新宿区新宿２丁目１番９号キタウチビル TEL 03(3341)4310 FAX 03(3341)4276
