旭式ナールブロック（改良型Ａ形3.0ｔ型）

根固めブロック

製品名　　
旭式ナールブロック（改良型Ａ形3.0ｔ型）

　

用途・特徴

河川・水路等の護岸に使用する根固めブロックです。
低水路の護床工・根固め工に使用します。
ブロック相互は連結金具チェーン、シャックル）により一体化します。

　

護性証第0054号

◆ 形状諸元

諸元項目

原型値

ブロック重量

　

(kg)

3002

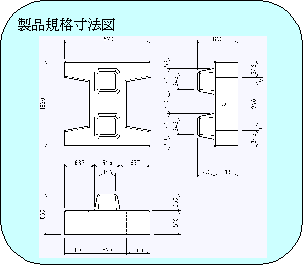

ブロック寸法

　

(m)

1.820×1.820×0.860

ブロック平均高

ho

(m)

0.574

揚力作用面積

Ab

(m²)

2.274

抗力作用面積

Ad

(m²)

1.260

横揚力作用面積

Abx

(m²)

2.274

◆ 水理特性

○単体ブロックの抗力・揚力・横揚力係数

測定項目

特性値

揚力係数

CLs

　

0.25

抗力係数

CDs

　

0.51

横揚力係数

CLXs

　

0.00

○群体ブロックの抗力・揚力・横揚力係数

測定項目

特性値

揚力係数

CLg

　

0.05

抗力係数

CDg

　

0.05

横揚力係数

CLXg

　

0.00

○群体上流端ブロックの抗力・揚力・回転半径

測定項目

特性値

揚力係数

CLm

　

0.39

抗力係数

CDm

　

0.81

揚力に対する回転半径

LL

(m)

0.846

抗力に対する回転半径

LD

(m)

0.983

○群体ブロックの相当粗度

測定項目

特性値

相当粗度

KS

(m)

1.859

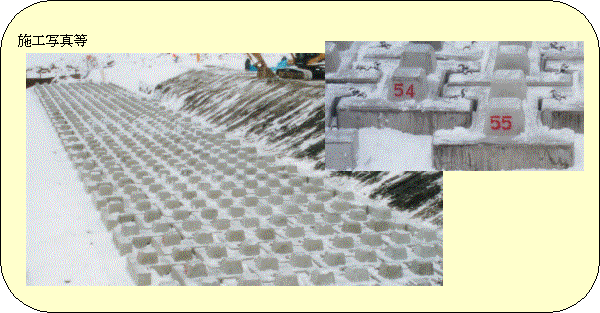

※留意点

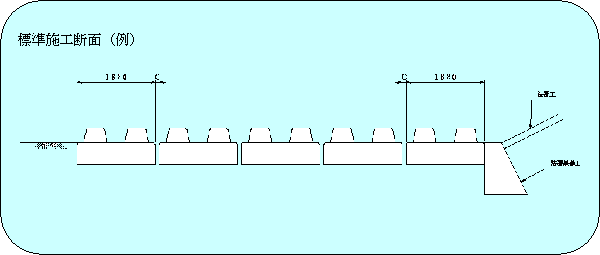

※ブロック設置図

実験条件
　客土無し、ブロック間の噛み合わせ効果無し

問い合わせ先

株式会社　旭ダンケ　生産部　開発設計課

旭川市東鷹栖東３条４丁目 TEL 0166(57)2011 FAX 0166(57)2099

http://www.asahidanke.co.jp/

〈E-mail〉　seisan-kaihatsu@asahidanke.co.jp
