リバーシブルブロック改良B-2 3.0ｔ

根固めブロック

製品名　　
リバーシブルブロック改良B-2 3.0ｔ

　

用途・特徴

河川・水路等の護岸に使用する根固めブロックです。
低水路の護床工・根固め工に使用します。
ブロック相互は連結金具（チェーン、シャックル）により一体化します。

　

護性証第0053号

◆ 形状諸元

諸元項目

原型値

ブロック重量

　

(kg)

3018

ブロック寸法

　

(m)

1.640×1.640×0.785

ブロック平均高

ho

(m)

0.428

揚力作用面積

Ab

(m²)

2.122

抗力作用面積

Ad

(m²)

1.158

横揚力作用面積

Abx

(m²)

2.122

◆ 水理特性

○単体ブロックの抗力・揚力・横揚力係数

測定項目

特性値

揚力係数

CLs

　

0.05

抗力係数

CDs

　

0.79

横揚力係数

CLXs

　

0.00

○群体ブロックの抗力・揚力・横揚力係数

測定項目

特性値

揚力係数

CLg

　

0.01

抗力係数

CDg

　

0.07

横揚力係数

CLXg

　

0.00

○群体上流端ブロックの抗力・揚力・回転半径

測定項目

特性値

揚力係数

CLm

　

0.05

抗力係数

CDm

　

1.12

揚力に対する回転半径

LL

(m)

0.064

抗力に対する回転半径

LD

(m)

0.851

○群体ブロックの相当粗度

測定項目

特性値

相当粗度

KS

(m)

1.163

※留意点

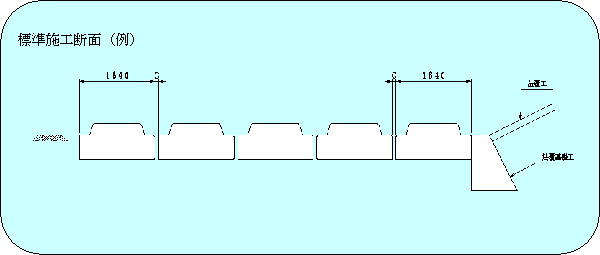

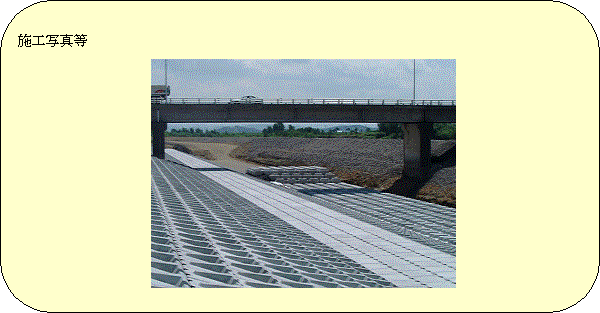

※ブロック設置図

実験条件
　特になし。
