根固めブロック

製品名　　
シーロック（１ｔ型）（Ｂ方向）

　

用途・特徴

根固工、水叩工、床止工、導流堤工、護床工、水制工に使用します。
構造上単体であっても転走しにくく、据付組み合わせると相互の絡み合いと噛み合わせにより、安定します。

　

護性証第0050号

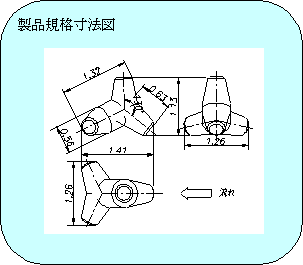

◆ 形状諸元

諸元項目
原型値

ブロック重量

　

(kg)

1000

ブロック寸法

　

(m)

1.260×1.410×1.130

ブロック平均高

ho

(m)

0.360

揚力作用面積

Ab

(m2)

0.929

抗力作用面積

Ad

(m2)

0.822

横揚力作用面積

Abx

(m2)

0.929

◆ 水理特性

○単体ブロックの抗力・揚力・横揚力係数
測定項目
特性値

揚力係数

CLs

　

0.12

抗力係数

CDs

　

0.49

横揚力係数

CLXs

　

0.01(右方向)

○群体ブロックの抗力・揚力・横揚力係数
測定項目
特性値

揚力係数

CLg

　

0.03

抗力係数

CDg

　

0.04

横揚力係数

CLXg

　

0.00

○群体上流端ブロックの抗力・揚力・回転半径
測定項目
特性値

揚力係数

CLm

　

0.35

抗力係数

CDm

　

0.52

揚力に対する回転半径

LL

(m)

0.494

抗力に対する回転半径

LD

(m)

0.654

○群体ブロックの相当粗度
測定項目
特性値

相当粗度

KS

(m)

2.290

※留意点

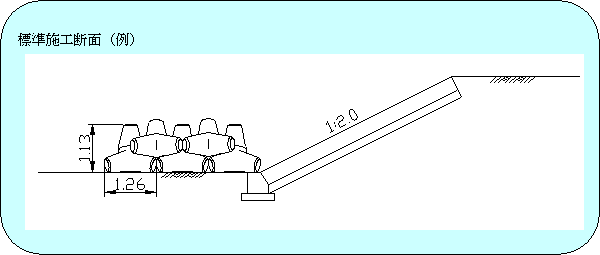

※ブロック設置図

実験条件
　覆土無、連結無の状態

問い合わせ先

三省水工株式会社　技術本部

渋谷区神泉町１番２号　三省ビル　TEL 03(3463)5394　FAX 03(3463)6182

http://www.sanshosuiko.co.jp/

〈E-mail〉　home@sanshosuiko.co.jp
