根固めブロック

製品名　　
スタビック（２ｔ型）

　

用途・特徴

根固工、水叩工、床止工、導流堤工、護床工、水制工などに使用します。
正方形平板の四隅部に突出脚を設け接地効果と低重心による安定性を発揮し、又、かみ合わすことによって屈撓性を保ちながら一体化します。

　

護性証第0048号

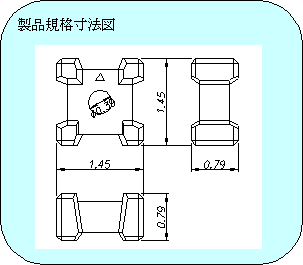

◆ 形状諸元

諸元項目
原型値

ブロック重量

　

(kg)

2000

ブロック寸法

　

(m)

1.450×1.450×0.790

ブロック平均高

ho

(m)

0.413

揚力作用面積

Ab

(m2)

1.590

抗力作用面積

Ad

(m2)

0.920

横揚力作用面積

Abx

(m2)

1.590

◆ 水理特性

○単体ブロックの抗力・揚力・横揚力係数
測定項目
特性値

揚力係数

CLs

　

0.11

抗力係数

CDs

　

0.97

横揚力係数

CLXs

　

0.00

○群体ブロックの抗力・揚力・横揚力係数
測定項目
特性値

揚力係数

CLg

　

0.01

抗力係数

CDg

　

0.06

横揚力係数

CLXg

　

0.00

○群体上流端ブロックの抗力・揚力・回転半径
測定項目
特性値

揚力係数

CLm

　

0.30

抗力係数

CDm

　

2.03

揚力に対する回転半径

LL

(m)

0.139

抗力に対する回転半径

LD

(m)

0.540

○群体ブロックの相当粗度
測定項目
特性値

相当粗度

KS

(m)

0.867

※留意点

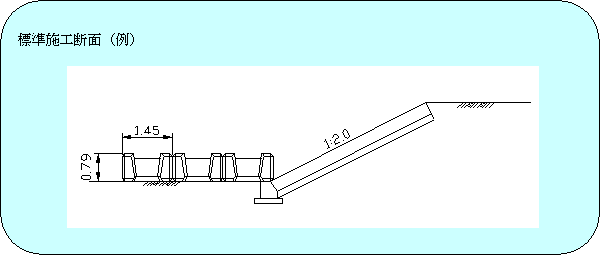

※ブロック設置図

実験条件
　覆土無し、連結無し
