根固めブロック

製品名　　
テクロック―Ｓ　Ｓ−２型

　

用途・特徴

根固工、水制工、のり覆工に用いることができます。
護床、根固、法面被覆、階段用ブロックです。
表面が岩模様の座布団状のブロックです

　

護性証第0047号

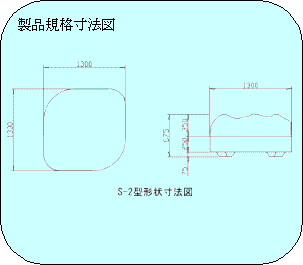

◆ 形状諸元

諸元項目
原型値

ブロック重量

　

(kg)

2050

ブロック寸法

　

(m)

1.300×1.300×0.675

ブロック平均高

ho

(m)

0.504

揚力作用面積

Ab

(m2)

1.556

抗力作用面積

Ad

(m2)

0.789

横揚力作用面積

Abx

(m2)

1.556

◆ 水理特性

○単体ブロックの抗力・揚力・横揚力係数
測定項目
特性値

揚力係数

CLs

　

0.19

抗力係数

CDs

　

0.41

横揚力係数

CLXs

　

0.05(右方向)

○群体ブロックの抗力・揚力・横揚力係数
測定項目
特性値

揚力係数

CLg

　

0.14

抗力係数

CDg

　

0.06

横揚力係数

CLXg

　

0.00

○群体上流端ブロックの抗力・揚力・回転半径
測定項目
特性値

揚力係数

CLm

　

0.67

抗力係数

CDm

　

0.73

揚力に対する回転半径

LL

(m)

0.491

抗力に対する回転半径

LD

(m)

0.271

○群体ブロックの相当粗度
測定項目
特性値

相当粗度

KS

(m)

0.325

※留意点

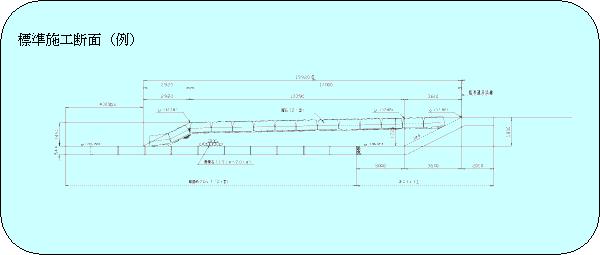

※ブロック設置図

実験条件
　特になし。

問い合わせ先

株式会社不動テトラ　ブロック環境事業本部　技術部

東京都中央区日本橋小網町7-2 TEL 03（5644）8585 FAX 03（5644）8587

http://www.fudotetra.co.jp/

〈E-mail〉　block_info@fudotetra.co.jp
